Тесты качества печати штрих-кодов

В этом разделе

SDK содержит тесты, позволяющие определить качество печати одномерных линейных штрих-кодов, двумерных матричных штрих-кодов (Aztec, DataMatrix, Han Xin Code, QR Code, Micro QR Code) и двумерных многострочных штрих-кодов с возможностью сканирования между строками (PDF417, PDF417Compact, MicroPDF417).

Для тестирования качества печати одномерных линейных штрих-кодов необходимо использовать класс ISO15416QualityTest.
Алгоритм тестирования основан на ISO/IEC 15416 (третье издание). Тест позволяет оценить качество печати штрих-кода, используя следующие параметры:

Decode - указывает, успешно ли декодировано значение штрих-кода
Max Reflectance (Rmax) - наивысшая отражательная способность любого элемента или тихой зоны в профиле отражательной способности сканирования
Min Reflectance (Rmin) - наименьшая отражательная способность любого элемента в профиле отражательной способности сканирования, в процентах
Symbol Contrast (SC) - контрастность символов, в процентах отражательной способности (разница между наивысшим и наинизшим значением отражательной способности в области символа)
Min Edge Contrast (ECmin) - минимальная разница в значении отражательной способности между любым конкретным пространством (включая тихие зоны) и прилегающей к нему полосой внутри символа штрих-кода
Modulation (MOD) - показатель равномерности отражения темных и светлых элементов соответственно (MOD = ECmin/SC)
Max Element Reflectance Non-uniformity (ERNmax) - максимальная разница в отражательной способности между самым высоким пиком и самым низким значением внутри элемента (полосы или промежутка) символа штрих-кода
Defects - показатель или отношение максимальной неравномерности отражения элемента к контрасту символа (Дефекты = ERNmax / SC)
Decodability - показатель точности напечатанного символа штрих-кода по отношению к соответствующему эталонному алгоритму декодирования

Вот пример C#/VB.NET кода, показывающий, как проверить качество печати одномерных штрих-кодов:

using System;

using Vintasoft.Imaging;

using Vintasoft.Barcode;
using Vintasoft.Barcode.BarcodeInfo;
using Vintasoft.Barcode.QualityTests;

/// <summary>
/// Test that shows how to test the print quality of 1D barcodes.
/// </summary>
class ISO15416QualityTestExample
{

    /// <summary>
    /// Runs the test.
    /// </summary>
    public static void Test(string filename)
    {
        // load image with barcode from file
        using (VintasoftBitmap barcodeImage = ImageCodecs.Default.Decode(filename))
        {
            // read barcodes from image and test the print quality of 1D barcodes
            ReadBarcodesAndTestBarcodePrintQuality(barcodeImage);
        }
    }

    /// <summary>
    /// Reads barcodes from image and tests the print quality of 1D barcodes.
    /// </summary>
    static void ReadBarcodesAndTestBarcodePrintQuality(VintasoftBitmap imageWithBarcodes)
    {
        // create the barcode reader
        using (BarcodeReader reader = new BarcodeReader())
        {
            // specify that reader must collect information for quality test
            reader.Settings.CollectTestInformation = true;

            // specify that reader must search for Code39 and Code128 barcodes only
            reader.Settings.ScanBarcodeTypes = BarcodeType.Code39 | BarcodeType.Code128;

            // read barcodes
            IBarcodeInfo[] barcodeInfos = reader.ReadBarcodes(imageWithBarcodes);

            // for each found barcode
            for (int i = 0; i < barcodeInfos.Length; i++)
            {
                // test print quality of barcode using ISO 15416 test
                ISO15416QualityTest test =
                    new ISO15416QualityTest((BarcodeInfo1D)barcodeInfos[i], imageWithBarcodes);

                // print results of ISO 15416 test

                Console.WriteLine(string.Format("[{0}] {1}",
                    barcodeInfos[i].BarcodeType, barcodeInfos[i].Value));
                Console.WriteLine(string.Format("Overall symbol grade:            {0}", test.OverallSymbolGrade));
                if (test.DifferentDecodedValues)
                    Console.WriteLine("Scan profiles has different barcode decode values!");
                if (test.SymbolComponentQualityTests.Length == 1)
                {
                    ISO15416SymbolComponentQualityTest qualityTest = test.SymbolComponentQualityTests[0];
                    Console.WriteLine(string.Format("Scan reflectance profiles:       {0}",
                        qualityTest.ScanReflectanceProfiles.Length));
                    Console.WriteLine("Scan reflectance profile grades:");
                    for (int j = 0; j < qualityTest.ScanReflectanceProfiles.Length; j++)
                        Console.Write(qualityTest.ScanReflectanceProfiles[j].ScanGrade.AlphabeticGrade);
                }
                else
                {
                    for (int k = 0; k < test.SymbolComponentQualityTests.Length; k++)
                    {
                        Console.WriteLine(string.Format("Symbol component:                {0}", k + 1));
                        ISO15416SymbolComponentQualityTest qualityTest = test.SymbolComponentQualityTests[k];
                        Console.WriteLine(string.Format("Scan reflectance profiles:       {0}",
                            qualityTest.ScanReflectanceProfiles.Length));
                        Console.WriteLine("Scan reflectance profile grades:");
                        for (int j = 0; j < qualityTest.ScanReflectanceProfiles.Length; j++)
                            Console.Write(qualityTest.ScanReflectanceProfiles[j].ScanGrade.AlphabeticGrade);
                    }
                }
                Console.WriteLine();
                Console.WriteLine();
            }
        }
    }

}

VB.NET


Imports Vintasoft.Imaging

Imports Vintasoft.Barcode
Imports Vintasoft.Barcode.BarcodeInfo
Imports Vintasoft.Barcode.QualityTests

''' <summary>
''' Test that shows how to test the print quality of 1D barcodes.
''' </summary>
Class ISO15416QualityTestExample

    ''' <summary>
    ''' Runs the test.
    ''' </summary>
    Public Shared Sub Test(filename As String)
        ' load image with barcode from file
        Using barcodeImage As VintasoftBitmap = ImageCodecs.[Default].Decode(filename)
            ' read barcodes from image and test the print quality of 1D barcodes
            ReadBarcodesAndTestBarcodePrintQuality(barcodeImage)
        End Using
    End Sub

    ''' <summary>
    ''' Reads barcodes from image and tests the print quality of 1D barcodes.
    ''' </summary>
    Private Shared Sub ReadBarcodesAndTestBarcodePrintQuality(imageWithBarcodes As VintasoftBitmap)
        ' create the barcode reader
        Using reader As New BarcodeReader()
            ' specify that reader must collect information for quality test
            reader.Settings.CollectTestInformation = True

            ' specify that reader must search for Code39 and Code128 barcodes only
            reader.Settings.ScanBarcodeTypes = BarcodeType.Code39 Or BarcodeType.Code128

            ' read barcodes
            Dim barcodeInfos As IBarcodeInfo() = reader.ReadBarcodes(imageWithBarcodes)

            ' for each found barcode
            For i As Integer = 0 To barcodeInfos.Length - 1
                ' test print quality of barcode using ISO 15416 test
                Dim test As New ISO15416QualityTest(DirectCast(barcodeInfos(i), BarcodeInfo1D), imageWithBarcodes)

                ' print results of ISO 15416 test

                Console.WriteLine(String.Format("[{0}] {1}", barcodeInfos(i).BarcodeType, barcodeInfos(i).Value))
                Console.WriteLine(String.Format("Overall symbol grade:            {0}", test.OverallSymbolGrade))
                If test.DifferentDecodedValues Then
                    Console.WriteLine("Scan profiles has different barcode decode values!")
                End If
                If test.SymbolComponentQualityTests.Length = 1 Then
                    Dim qualityTest As ISO15416SymbolComponentQualityTest = test.SymbolComponentQualityTests(0)
                    Console.WriteLine(String.Format("Scan reflectance profiles:       {0}", qualityTest.ScanReflectanceProfiles.Length))
                    Console.WriteLine("Scan reflectance profile grades:")
                    For j As Integer = 0 To qualityTest.ScanReflectanceProfiles.Length - 1
                        Console.Write(qualityTest.ScanReflectanceProfiles(j).ScanGrade.AlphabeticGrade)
                    Next
                Else
                    For k As Integer = 0 To test.SymbolComponentQualityTests.Length - 1
                        Console.WriteLine(String.Format("Symbol component:                {0}", k + 1))
                        Dim qualityTest As ISO15416SymbolComponentQualityTest = test.SymbolComponentQualityTests(k)
                        Console.WriteLine(String.Format("Scan reflectance profiles:       {0}", qualityTest.ScanReflectanceProfiles.Length))
                        Console.WriteLine("Scan reflectance profile grades:")
                        For j As Integer = 0 To qualityTest.ScanReflectanceProfiles.Length - 1
                            Console.Write(qualityTest.ScanReflectanceProfiles(j).ScanGrade.AlphabeticGrade)
                        Next
                    Next
                End If
                Console.WriteLine()
                Console.WriteLine()
            Next
        End Using
    End Sub

End Class

Для тестирования качества печати двумерных матричных штрих-кодов (Aztec, DataMatrix, Han Xin Code, QR Code, Micro QR Code) , необходимо использовать ISO15415QualityTest класс.
Алгоритм тестирования основан на ISO/IEC 15415 (третье издание). Тест позволяет оценить качество печати штрих-кода, используя следующие параметры:

Decode - указывает, успешно ли декодировано значение штрих-кода
Max Reflectance (Rmax) - наивысшая отражательная способность любого элемента или тихой зоны в профиле отражательной способности сканирования
Min Reflectance (Rmin) - наименьшая отражательная способность любого элемента в профиле отражательной способности сканирования, в процентах
Symbol Contrast (SC) - разница между самым высоким и самым низким значением отражательной способности в области символа;
Modulation (MOD) - показатель равномерности отражательной способности темных и светлых модулей соответственно;
Рост печати (PG) - проверяет, не увеличились ли или не уменьшились ли графические элементы, составляющие символ, настолько, чтобы это препятствовало читаемости в менее благоприятных условиях съемки, чем условия тестирования.
Fixed Pattern Damage - повреждение шаблона поиска, тихой зоны, синхронизации, навигации и других фиксированных шаблонов в символе;
Axial Nonuniformity - измеряет расстояние между центрами отображения, т.е. точками выборки или пересечениями сетки, полученной путем применения эталонного алгоритма декодирования к бинаризованному изображению.в направлении каждой из основных осей сетки
Grid Nonuniformity - измеряет наибольшее векторное отклонение точек пересечения сетки, определяемое алгоритмом декодирования эталонного изображения данного символа, от их идеального теоретического положения
Unused Error Correction (UEC) - проверяет, насколько региональные или точечные повреждения символа снизили запас безопасности считывания, обеспечиваемый коррекцией ошибок
Quiet Zone - проверяет тихую зону, для которой требуется спецификация символики штрих-кода
Additional Grades - дополнительные оценки (зависят от символики штрих-кода, см. ниже)
Distortion Angle - угол искажения (информативный), угол искажения - это величина отклонения от соотношения 90 (градусов) между строкой и столбцом матрицы штрих-кода или осями X и Y

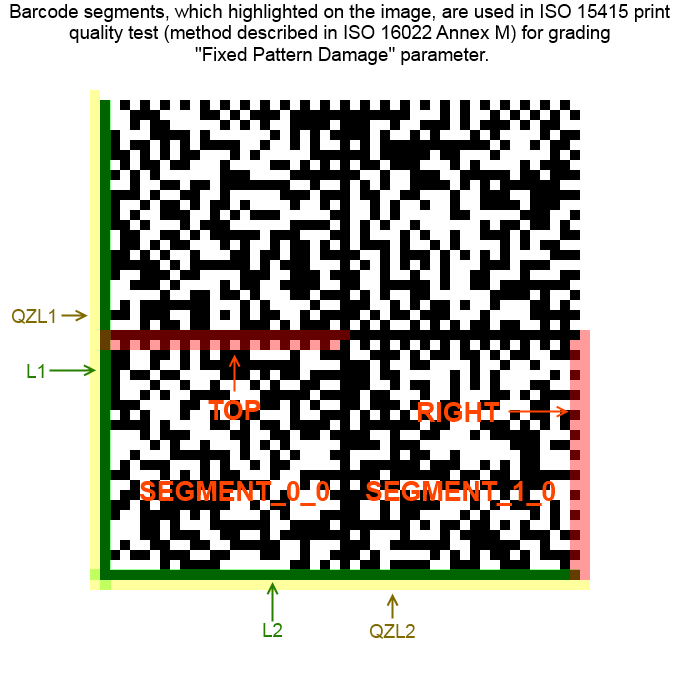

Дополнительные оценки для Data Matrix штрих-код (определен в Приложении M стандарта ISO 16022):

FixedPatternDamage.L1 - степень повреждения сегмента L1
FixedPatternDamage.L2 - степень повреждения сегмента L2
FixedPatternDamage.QZL1 - степень повреждения сегмента QZL1
FixedPatternDamage.QZL2 - степень повреждения сегмента QZL2
FixedPatternDamage.Segment_X_Y_Top - степень повреждения верхнего выравнивающего шаблона (тактовая дорожка и сплошная область) области данных, расположенной по заданным индексам (X, Y)
FixedPatternDamage.Segment_X_Y_Right - степень повреждения правого выравнивающего шаблона (тактовая дорожка и сплошная область) данных область, расположенная по указанным индексам (X, Y)
FixedPatternDamage.ClockAndSolidArea - оценка всех шаблонов выравнивания областей данных
FixedPatternDamage.AG - оценка среднего значения L1, L2, QZL1, QZL2, ClockAndSolidArea

Вот пример C#/VB.NET кода, который показывает как протестировать качество печати двумерных матричных штрих-кодов (Aztec, DataMatrix, Han Xin Code, QR Code, Micro QR Code):

using System;

using Vintasoft.Imaging;

using Vintasoft.Barcode;
using Vintasoft.Barcode.BarcodeInfo;
using Vintasoft.Barcode.QualityTests;

/// <summary>
/// Test that shows how to test the print quality of matrix 2D barcodes
/// (Aztec, DataMatrix, Han Xin Code, QR and MicroQR).
/// </summary>
class ISO15415QualityTestMatrixBarcodeExample
{

    /// <summary>
    /// Runs the test.
    /// </summary>
    public static void Test(string filename)
    {
        // load image with barcode from file
        using (VintasoftBitmap barcodeImage = ImageCodecs.Default.Decode(filename))
        {
            // read barcodes from image and test the print quality of 2D barcodes
            ReadBarcodesAndTestBarcodePrintQuality(barcodeImage);
        }
    }

    /// <summary>
    /// Reads barcodes from image and tests the print quality of 2D barcodes.
    /// </summary>
    public static void ReadBarcodesAndTestBarcodePrintQuality(VintasoftBitmap imageWithBarcodes)
    {
        // create the barcode reader
        using (BarcodeReader reader = new BarcodeReader())
        {
            // specify that reader must collect information for quality test
            reader.Settings.CollectTestInformation = true;

            // specify that reader must search for Aztec, DataMatrix, Han Xin Code, QR and MicroQR barcodes only
            reader.Settings.ScanBarcodeTypes =
                BarcodeType.Aztec | BarcodeType.DataMatrix |
                BarcodeType.QR | BarcodeType.MicroQR | BarcodeType.HanXinCode;

            // read barcodes
            IBarcodeInfo[] barcodeInfos = reader.ReadBarcodes(imageWithBarcodes);

            // for each found barcode
            for (int i = 0; i < barcodeInfos.Length; i++)
            {
                // test print quality of barcode using ISO 15415 test
                ISO15415QualityTest test = new ISO15415QualityTest();
                test.CalculateGrades((BarcodeInfo2D)barcodeInfos[i], imageWithBarcodes);

                // print results of ISO 15415 test

                Console.WriteLine(string.Format("[{0}] {1}",
                    barcodeInfos[i].BarcodeType, barcodeInfos[i].Value));
                Console.WriteLine(string.Format("Decode                                  : {0}", test.Decode));
                Console.WriteLine(string.Format("Unused error correction                 : {0} ({1})", test.UnusedErrorCorrection, test.UnusedErrorCorrection.ValueText));
                Console.WriteLine(string.Format("Symbol contrast                         : {0} ({1})", test.SymbolContrast, test.SymbolContrast.ValueText));
                Console.WriteLine(string.Format("Axial nonuniformity                     : {0} ({1})", test.AxialNonuniformity, test.AxialNonuniformity.ValueText));
                Console.WriteLine(string.Format("Grid nonuniformity                      : {0} ({1})", test.GridNonuniformity, test.GridNonuniformity.ValueText));
                Console.WriteLine(string.Format("Modulation                              : {0}", test.Modulation));
                Console.WriteLine(string.Format("Fixed pattern damage                    : {0}", test.FixedPatternDamage));
                foreach (string name in test.AdditionalGrades.Keys)
                    Console.WriteLine(string.Format("{0}: {1}", name.PadRight(40, ' '), test.AdditionalGrades[name]));
                if (test.QuietZone != null)
                    Console.WriteLine(string.Format("Quiet zone                              : {0} ({1})", test.QuietZone.GradeText, test.QuietZone.ValueText));
                Console.WriteLine(string.Format("Distortion angle (informative)          : {0}", test.DistortionAngle.ValueText));
                Console.WriteLine(string.Format("-------------Scan grade                 : {0}", test.OverallSymbolGrade));
                Console.WriteLine();
            }
        }
    }
}

VB.NET


Imports Vintasoft.Imaging

Imports Vintasoft.Barcode
Imports Vintasoft.Barcode.BarcodeInfo
Imports Vintasoft.Barcode.QualityTests

''' <summary>
''' Test that shows how to test the print quality of matrix 2D barcodes
''' (Aztec, DataMatrix, Han Xin Code, QR and MicroQR).
''' </summary>
Class ISO15415QualityTestMatrixBarcodeExample

    ''' <summary>
    ''' Runs the test.
    ''' </summary>
    Public Shared Sub Test(filename As String)
        ' load image with barcode from file
        Using barcodeImage As VintasoftBitmap = ImageCodecs.[Default].Decode(filename)
            ' read barcodes from image and test the print quality of 2D barcodes
            ReadBarcodesAndTestBarcodePrintQuality(barcodeImage)
        End Using
    End Sub

    ''' <summary>
    ''' Reads barcodes from image and tests the print quality of 2D barcodes.
    ''' </summary>
    Public Shared Sub ReadBarcodesAndTestBarcodePrintQuality(imageWithBarcodes As VintasoftBitmap)
        ' create the barcode reader
        Using reader As New BarcodeReader()
            ' specify that reader must collect information for quality test
            reader.Settings.CollectTestInformation = True

            ' specify that reader must search for Aztec, DataMatrix, Han Xin Code, QR and MicroQR barcodes only
            reader.Settings.ScanBarcodeTypes = BarcodeType.Aztec Or BarcodeType.DataMatrix Or BarcodeType.QR Or BarcodeType.MicroQR Or BarcodeType.HanXinCode

            ' read barcodes
            Dim barcodeInfos As IBarcodeInfo() = reader.ReadBarcodes(imageWithBarcodes)

            ' for each found barcode
            For i As Integer = 0 To barcodeInfos.Length - 1
                ' test print quality of barcode using ISO 15415 test
                Dim test As New ISO15415QualityTest()
                test.CalculateGrades(DirectCast(barcodeInfos(i), BarcodeInfo2D), imageWithBarcodes)

                ' print results of ISO 15415 test

                Console.WriteLine(String.Format("[{0}] {1}", barcodeInfos(i).BarcodeType, barcodeInfos(i).Value))
                Console.WriteLine(String.Format("Decode                                  : {0}", test.Decode))
                Console.WriteLine(String.Format("Unused error correction                 : {0} ({1})", test.UnusedErrorCorrection, test.UnusedErrorCorrection.ValueText))
                Console.WriteLine(String.Format("Symbol contrast                         : {0} ({1})", test.SymbolContrast, test.SymbolContrast.ValueText))
                Console.WriteLine(String.Format("Axial nonuniformity                     : {0} ({1})", test.AxialNonuniformity, test.AxialNonuniformity.ValueText))
                Console.WriteLine(String.Format("Grid nonuniformity                      : {0} ({1})", test.GridNonuniformity, test.GridNonuniformity.ValueText))
                Console.WriteLine(String.Format("Modulation                              : {0}", test.Modulation))
                Console.WriteLine(String.Format("Fixed pattern damage                    : {0}", test.FixedPatternDamage))
                For Each name As String In test.AdditionalGrades.Keys
                    Console.WriteLine(String.Format("{0}: {1}", name.PadRight(40, " "c), test.AdditionalGrades(name)))
                Next
                If test.QuietZone IsNot Nothing Then
                    Console.WriteLine(String.Format("Quiet zone                              : {0} ({1})", test.QuietZone.GradeText, test.QuietZone.ValueText))
                End If
                Console.WriteLine(String.Format("Distortion angle (informative)          : {0}", test.DistortionAngle.ValueText))
                Console.WriteLine(String.Format("-------------Scan grade                 : {0}", test.OverallSymbolGrade))
                Console.WriteLine()
            Next
        End Using
    End Sub
End Class

Для тестирования качества печати двумерных многострочных штрих-кодов с возможностью сканирования по строкам (PDF417, PDF417Compact, MicroPDF417) , необходимо использовать ISO15415QualityTest класс.
Алгоритм тестирования основан на ISO/IEC 15415 (третье издание). Тест позволяет оценить качество печати штрих-кода, используя следующие параметры:

Decode - указывает, успешно ли декодировано значение штрих-кода
Тест шаблона "ISO15416 Start/RAP (Raw Address Pattern)"
Тест шаблона "ISO15416 Center (RAP) (MicroPDF417)"
Тест шаблона "ISO15416 Stop/RAP"
Unused Error Correction (UEC) - проверяет, насколько региональные или точечные повреждения символа снизили запас безопасности считывания, обеспечиваемый коррекцией ошибок
Codeword Yield - количество корректно декодированных кодовых слов, выраженное в процентах от максимального количества кодовых слов, которые могли быть декодированы (после корректировки на наклон)
Качество печати кодовых слов
Quiet Zone - проверяет тихую зону, для которой требуется спецификация символики штрих-кода
Distortion Angle - угол искажения (информативный), угол искажения - это величина отклонения от соотношения 90 (градусов) между строкой и столбцом матрицы штрих-кода или осями X и Y

Вот пример C#/VB.NET кода, который демонстрирует проверку качества печати двумерных многострочных штрих-кодов с возможностью сканирования между строками (PDF417, PDF417Compact, MicroPDF417):

using System;

using Vintasoft.Imaging;

using Vintasoft.Barcode;
using Vintasoft.Barcode.BarcodeInfo;
using Vintasoft.Barcode.QualityTests;

/// <summary>
/// Test that shows how to test the print quality of multi-row 2D barcodes
/// (PDF417, PDF417Compact and MicroPDF417).
/// </summary>
class ISO15415QualityTestMultiRowBarcodeExample
{

    /// <summary>
    /// Runs the test.
    /// </summary>
    public static void Test()
    {
        // load image with barcode from file
        using (VintasoftBitmap barcodeImage = ImageCodecs.Default.Decode("test1.jpg"))
        {
            // read barcodes from image and test the print quality of 2D barcodes
            ReadBarcodesAndTestBarcodePrintQuality(barcodeImage);
        }
    }

    /// <summary>
    /// Reads barcodes from image and tests the print quality of 2D barcodes.
    /// </summary>
    /// <param name="imageWithBarcodes"></param>
    public static void ReadBarcodesAndTestBarcodePrintQuality(VintasoftBitmap imageWithBarcodes)
    {
        // create the barcode reader
        using (BarcodeReader reader = new BarcodeReader())
        {
            // specify that reader must collect information for quality test
            reader.Settings.CollectTestInformation = true;

            // specify that reader must search for PDF417, PDF417Compact and MicroPDF417 barcodes only
            reader.Settings.ScanBarcodeTypes =
                BarcodeType.PDF417 | BarcodeType.PDF417Compact | BarcodeType.MicroPDF417;

            // read barcodes
            IBarcodeInfo[] barcodeInfos = reader.ReadBarcodes(imageWithBarcodes);

            // for each found barcode
            for (int i = 0; i < barcodeInfos.Length; i++)
            {
                // test print quality of barcode using ISO 15415 test
                ISO15415QualityTest test = new ISO15415QualityTest();
                test.CalculateGrades((BarcodeInfo2D)barcodeInfos[i], imageWithBarcodes);

                // print results of ISO 15415 test

                Console.WriteLine(string.Format("[{0}] {1}",
                    barcodeInfos[i].BarcodeType, barcodeInfos[i].Value));
                Console.WriteLine(string.Format("Decode                 : {0}", test.Decode));
                Console.WriteLine(string.Format("Unused error correction: {0} ({1})", test.UnusedErrorCorrection, test.UnusedErrorCorrection.ValueText));
                if (test.StartPatternTestGrade != null)
                    Console.WriteLine(string.Format("Start pattern test:      {0}", test.StartPatternTestGrade));
                if (test.CenterPatternTestGrade != null)
                    Console.WriteLine(string.Format("Center pattern test:     {0}", test.CenterPatternTestGrade));
                if (test.CenterPatternTestGrade != null)
                    Console.WriteLine(string.Format("Stop pattern test:       {0}", test.CenterPatternTestGrade));
                Console.WriteLine(string.Format("Codeword yield:          {0}", test.CodewordYield));
                Console.WriteLine(string.Format("Codeword print quality:  {0}", test.CodewordPrintQualityGrade));
                if (test.QuietZone >= 0)
                    Console.WriteLine(string.Format("Quiet zone:              {0} ({1})", test.QuietZone, test.QuietZone.ValueText));
                Console.WriteLine(string.Format("Distortion angle:        {0}", test.DistortionAngle.ValueText));
                Console.WriteLine(string.Format("-------------Scan grade: {0}", test.OverallSymbolGrade));
                Console.WriteLine();
            }
        }
    }
}

VB.NET


Imports Vintasoft.Imaging

Imports Vintasoft.Barcode
Imports Vintasoft.Barcode.BarcodeInfo
Imports Vintasoft.Barcode.QualityTests

''' <summary>
''' Test that shows how to test the print quality of multi-row 2D barcodes
''' (PDF417, PDF417Compact and MicroPDF417).
''' </summary>
Class ISO15415QualityTestMultiRowBarcodeExample

    ''' <summary>
    ''' Runs the test.
    ''' </summary>
    Public Shared Sub Test()
        ' load image with barcode from file
        Using barcodeImage As VintasoftBitmap = ImageCodecs.[Default].Decode("test1.jpg")
            ' read barcodes from image and test the print quality of 2D barcodes
            ReadBarcodesAndTestBarcodePrintQuality(barcodeImage)
        End Using
    End Sub

    ''' <summary>
    ''' Reads barcodes from image and tests the print quality of 2D barcodes.
    ''' </summary>
    ''' <param name="imageWithBarcodes"></param>
    Public Shared Sub ReadBarcodesAndTestBarcodePrintQuality(imageWithBarcodes As VintasoftBitmap)
        ' create the barcode reader
        Using reader As New BarcodeReader()
            ' specify that reader must collect information for quality test
            reader.Settings.CollectTestInformation = True

            ' specify that reader must search for PDF417, PDF417Compact and MicroPDF417 barcodes only
            reader.Settings.ScanBarcodeTypes = BarcodeType.PDF417 Or BarcodeType.PDF417Compact Or BarcodeType.MicroPDF417

            ' read barcodes
            Dim barcodeInfos As IBarcodeInfo() = reader.ReadBarcodes(imageWithBarcodes)

            ' for each found barcode
            For i As Integer = 0 To barcodeInfos.Length - 1
                ' test print quality of barcode using ISO 15415 test
                Dim test As New ISO15415QualityTest()
                test.CalculateGrades(DirectCast(barcodeInfos(i), BarcodeInfo2D), imageWithBarcodes)

                ' print results of ISO 15415 test

                Console.WriteLine(String.Format("[{0}] {1}", barcodeInfos(i).BarcodeType, barcodeInfos(i).Value))
                Console.WriteLine(String.Format("Decode                 : {0}", test.Decode))
                Console.WriteLine(String.Format("Unused error correction: {0} ({1})", test.UnusedErrorCorrection, test.UnusedErrorCorrection.ValueText))
                If test.StartPatternTestGrade IsNot Nothing Then
                    Console.WriteLine(String.Format("Start pattern test:      {0}", test.StartPatternTestGrade))
                End If
                If test.CenterPatternTestGrade IsNot Nothing Then
                    Console.WriteLine(String.Format("Center pattern test:     {0}", test.CenterPatternTestGrade))
                End If
                If test.CenterPatternTestGrade IsNot Nothing Then
                    Console.WriteLine(String.Format("Stop pattern test:       {0}", test.CenterPatternTestGrade))
                End If
                Console.WriteLine(String.Format("Codeword yield:          {0}", test.CodewordYield))
                Console.WriteLine(String.Format("Codeword print quality:  {0}", test.CodewordPrintQualityGrade))
                If test.QuietZone IsNot Nothing Then
                    Console.WriteLine(String.Format("Quiet zone:              {0} ({1})", test.QuietZone, test.QuietZone.ValueText))
                End If
                Console.WriteLine(String.Format("Distortion angle:        {0}", test.DistortionAngle.ValueText))
                Console.WriteLine(String.Format("-------------Scan grade: {0}", test.OverallSymbolGrade))
                Console.WriteLine()
            Next
        End Using
    End Sub
End Class

Отправить отзыв
