VintaSoft Imaging .NET SDK 15.1: Документация для .NET разработчика
Vintasoft.Imaging.FormsProcessing.TemplateMatching Namespace / KeyMarkRecognizerCommand Class
Класс KeyMarkRecognizerCommand
В этом разделе
Ищет угловые метки изображения.

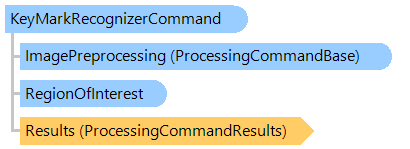

Объектная модель
ProcessingCommandBase RegionOfInterest ProcessingCommandResults KeyMarkRecognizerCommand
Синтаксис
'Declaration

Public Class KeyMarkRecognizerCommand
   Inherits KeyZoneRecognizerCommand

public class KeyMarkRecognizerCommand : KeyZoneRecognizerCommand

Ремарки

Угловой знак представляет собой шаблон поиска (образец "L"), который состоит из двух линий одинаковой длины, исходящих из одной точки под прямым углом.

Пример

Вот C#/VB.NET код, который демонстрирует, как идентифицировать изображение документа с помощью алгоритма, который создает след изображения на основе L шаблонов поиска.


''' <summary>
''' Identifies the image using key marks.
''' </summary>
''' <param name="templateImages">The template images.</param>
''' <param name="testImage">The test image.</param>
''' <returns>Result of template matching.</returns>
Public Shared Function IdentifyUsingMarks(templateImages As Vintasoft.Imaging.VintasoftImage(), testImage As Vintasoft.Imaging.VintasoftImage) As Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingResult
    ' create a recognizer
    Dim markRecognizerCommand As New Vintasoft.Imaging.FormsProcessing.TemplateMatching.KeyMarkRecognizerCommand()
    ' set units of measure
    markRecognizerCommand.UnitOfMeasure = Vintasoft.Imaging.UnitOfMeasure.Pixels
    ' set max size of mark
    markRecognizerCommand.MaxMarkSize = 300
    ' set min size of mark
    markRecognizerCommand.MinMarkSize = 50
    ' create a template matching command
    Dim templateMatchingCommand As New Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingCommand()
    ' set imprint generator based on recognizer
    templateMatchingCommand.ImageImprintGenerator = New Vintasoft.Imaging.FormsProcessing.TemplateMatching.ImageImprintGeneratorCommand(markRecognizerCommand)
    ' add template images
    templateMatchingCommand.TemplateImages.AddRange(templateImages)
    ' execute template matching
    templateMatchingCommand.ExecuteInPlace(testImage)
    ' return result
    Return templateMatchingCommand.Result
End Function


/// <summary>
/// Identifies the image using key marks.
/// </summary>
/// <param name="templateImages">The template images.</param>
/// <param name="testImage">The test image.</param>
/// <returns>Result of template matching.</returns>
public static Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingResult IdentifyUsingMarks(
    Vintasoft.Imaging.VintasoftImage[] templateImages,
    Vintasoft.Imaging.VintasoftImage testImage)
{
    // create a recognizer
    Vintasoft.Imaging.FormsProcessing.TemplateMatching.KeyMarkRecognizerCommand markRecognizerCommand =
        new Vintasoft.Imaging.FormsProcessing.TemplateMatching.KeyMarkRecognizerCommand();
    // set units of measure
    markRecognizerCommand.UnitOfMeasure = Vintasoft.Imaging.UnitOfMeasure.Pixels;
    // set max size of mark
    markRecognizerCommand.MaxMarkSize = 300;
    // set min size of mark
    markRecognizerCommand.MinMarkSize = 50;
    // create a template matching command
    Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingCommand templateMatchingCommand =
        new Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingCommand();
    // set imprint generator based on recognizer
    templateMatchingCommand.ImageImprintGenerator =
        new Vintasoft.Imaging.FormsProcessing.TemplateMatching.ImageImprintGeneratorCommand(markRecognizerCommand);
    // add template images
    templateMatchingCommand.TemplateImages.AddRange(templateImages);
    // execute template matching
    templateMatchingCommand.ExecuteInPlace(testImage);
    // return result
    return templateMatchingCommand.Result;
}

Иерархия наследования

System.Object
   Vintasoft.Imaging.ImageProcessing.ProcessingCommandBase
      Vintasoft.Imaging.ImageProcessing.ProcessingCommandWithRegion
         Vintasoft.Imaging.FormsProcessing.TemplateMatching.KeyZoneRecognizerCommand
            Vintasoft.Imaging.FormsProcessing.TemplateMatching.KeyMarkRecognizerCommand

Требования

Целевые платформы: .NET 10; .NET 9; .NET 8; .NET 7; .NET 6; .NET Framework 4.8, 4.7, 4.6, 4.5, 4.0, 3.5

Смотрите также
