Миниатюризация электронных компонентов делает традиционные методы идентификации всё менее удобными. Там, где раньше хватало крупного линейного штрих‑кода или наклейки, сегодня остаётся несколько квадратных миллиметров свободного пространства. Именно поэтому производители переходят на компактные двумерные штрих-коды DataMatrix и выстраивают вокруг них автоматизированные процессы прослеживаемости и контроля качества.
Миниатюрный штрих-код DataMatrix как "паспорт" электронного компонента
DataMatrix - это двумерный штрих‑код, который хорошо подходит для небольших поверхностей: чипов, плат, коннекторов, датчиков. В отличие от линейных штрих-кодов он:
- хранит больше информации на меньшей площади;
- устойчив к частичным повреждениям за счёт избыточности и коррекции ошибок;
- читается в любой ориентации, что важно на конвейере.

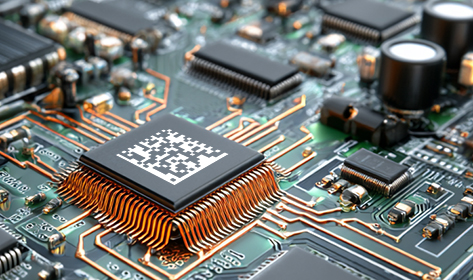

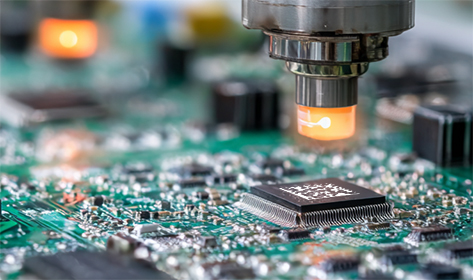

Для электронных компонентов часто используется технология прямой маркировки (DPM) - код наносят лазером или механическим методом прямо на корпус детали. Такая маркировка не отслаивается, не теряется при пайке и может сопровождать компонент на всем жизненном цикле изделия - от входного контроля до сервисного обслуживания.
Где именно в электронике нужны миниатюрные штрих-коды
Сканирование штрих-кодов DataMatrix становится опорной технологией на разных этапах производственного цикла:
1.
Склад и входной контроль. Поставляемые партии микросхем, разъёмов, модулей маркируются штрих-кодами. При приёмке сканирование связывает физический лоток с данными MES (Manufacturing Execution System — система управления производственными процессами) / ERP (Enterprise Resource Planning — планирование ресурсов предприятия): номер партии, поставщик, дата, технические параметры.
2.

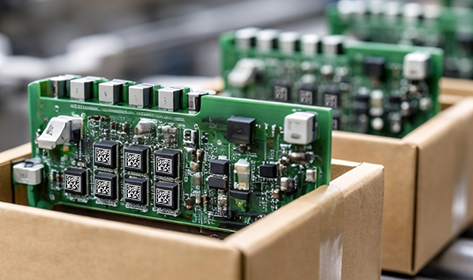

Поверхностный монтаж и сборка. На уровне печатных плат и модулей штрих-код DataMatrix позволяет однозначно отследить, из каких компонентов была собрана каждая единица продукции. Это основа прослеживаемости, особенно в автомобильной, телеком‑ и медицинской электронике.
3.
Тестирование и настройка. На станциях функциональных тестов считывание штрих-кода автоматически подтягивает нужный тестовый профиль, параметры калибровки и сохраняет результаты проверки за конкретным экземпляром изделия.
4.
Упаковка, логистика и постпродажный сервис. В готовом устройстве штрих-код DataMatrix облегчает автоматизированную упаковку, регистрацию гарантий, а также диагностику и анализ отказов в сервисных центрах.
Один компактный штрих-код превращается в связующее звено между физическим миром производства и цифровыми системами управления.
Из чего состоит система сканирования миниатюрных штрих-кодов DataMatrix
Для уверенного чтения действительно маленьких штрих-кодов на сложных поверхностях нужен не один сканер, а согласованный комплекс средств машинного зрения.
1.
Камера и оптика. Высокое разрешение матрицы и правильно подобранный объектив обеспечивают достаточное количество пикселей на модуль штрих-кода. Это критично, когда размер штрих-кода DataMatrix исчисляется миллиметрами, а его нужно считывать на ходу или сразу на десятках компонентов в кадре.
2.
Освещение. От освещения зависит контраст, особенно при DPM‑маркировке на металле или тёмном пластике. Применяются разные схемы подсветки: кольцевое, боковое, купольное, - чтобы минимизировать блики и подчеркнуть микрорельеф штрих-кода.
3.
Программный распознаватель штрих-кодов. Программное обеспечение распознает штрих-коды в изображении, справляется с наклоном, поворотом, частичной потерей элементов, низким контрастом. Здесь же реализуются механизмы проверки целостности и формата закодированных данных.
Основные трудности при считывании миниатюрных штрих-кодов DataMatrix
Работа с миниатюрными штрих-кодами в реальном производстве отличается от идеальных примеров из документации:
- Малый размер и плотная укладка компонентов. Если на лотке или панели десятки изделий с штрих-кодами, каждый из которых занимает пару миллиметров, камера должна обеспечить и широкий обзор, и достаточное увеличение. Это требует компромиссов по оптике и тщательного подбора рабочего расстояния.
- Блики и низкий контраст DPM‑кодов. Лазерная гравировка на металлических корпусах даёт слабый контраст. Неправильное освещение приводит к тому, что штрих-код сливается с фоном или перекрывается отражениями.
- Движение и вибрации на линии. При конвейерном варианте съёмки время экспозиции ограничено, а возможные вибрации или смещение детали в момент захвата кадра размывают мелкие элементы штрих-кода.
- Разнообразие носителей. Платы, керамика, металлы, матовый и глянцевый пластик - все ведут себя по-разному с точки зрения отражения света и читаемости штрих-кода. Универсальная настройка "на всё" почти всегда приводит к потере надёжности.
Понимание этих проблем на этапе проектирования системы сканирования позволяет избежать последующих доработок и непредвиденных остановок линии.
Как сканирование штрих-кода DataMatrix помогает автоматизировать производство
Правильно выстроенное сканирование миниатюрных штрих-кодов, например, при помощи
VintaSoft Barcode .NET SDK, даёт не только технологический, но и управленческий эффект.
1.
Автоматизация идентификации без участия оператора. Весь цикл - от поступления компонента до отгрузки готового изделия - может проходить в автоматическом режиме: система сама распознаёт объект и выполняет нужные действия в системе MES линии.
2.
Полная прослеживаемость партии и экземпляра. Каждому изделию сопоставляется "цифровой след": использованные компоненты, результаты проверок, дата и смена сборки. Это упрощает анализ дефектов, целевой отзыв продукции и взаимодействие с заказчиками.
3.
Повышение качества за счёт контроля на каждом шаге. Если на каждом ключевом этапе предусмотрено считывание штрих-кода DataMatrix, исчезают "слепые зоны". Отказавший модуль можно быстро связать с конкретной партией микросхем или конкретной линией, где наблюдается рост брака.
4.
Сокращение ручного труда и ошибок. Операторы освобождаются от ввода серийных номеров вручную и от ручного сканирования каждой единицы. Это снижает количество опечаток и ускоряет обработку лотов.
Практические шаги по внедрению
Чтобы система сканирования миниатюрных штрих-кодов DataMatrix действительно работала на автоматизацию, а не становилась источником проблем, важно продумать несколько моментов.
- Чётко сформулировать требования. На каком расстоянии будут считываться штрих-коды, какой минимальный размер модуля, сколько штрих-кодов одновременно в поле зрения, какая скорость конвейера. Эти параметры определяют выбор камеры, оптики и подсветки.
- Тестировать на реальных образцах. Лабораторные тесты на идеальных мишенях дают искажённую картину. Лучше сразу проверять работу системы на реальных платах, корпусах и лотках, с теми же настройками скорости и освещения, что и на линии.
- Закладывать запас по качеству маркировки. Даже хороший распознаватель штрих-кодов не компенсирует полностью слишком слабый контраст или крайне маленький размер штрих-кода. Правила нанесения штрих-кода DataMatrix (минимальный размер, допуски по контрасту и расположению) стоит зафиксировать в технологических картах.
- Интегрировать сканирование с ИТ‑системами. Польза от идентификации проявляется только тогда, когда считанные данные сразу же используются: для маршрутизации продукции, фиксации результатов тестов, формирования отчётности. Поэтому интерфейсы с MES/ERP нужно продумывать заранее.
Заключение
Миниатюрные штрих‑коды DataMatrix стали естественным ответом на тренд миниатюризации в электронике. Их сканирование позволяет видеть каждый компонент и каждое изделие в потоке производства, автоматически сопоставляя физические объекты с цифровыми данными.
Грамотно спроектированная система, которая объединяет камеру, оптику, освещение и
VintaSoft Barcode .NET SDK, превращает чтение штрих-кода из "узкого места" в обычный, незаметный, но критически важный этап автоматизированной линии. Для предприятия это означает меньше ручного труда, более предсказуемое качество и реальную, а не формальную прослеживаемость продукции.
