Иногда Вы пытаетесь извлечь текст из PDF документа, но получаете набор несвязанных между собой символов. Такое возможно, если PDF документ содержит шрифт с испорченной текстовой кодировкой и скорее всего текстовую кодировку шрифта испортили намеренно. Просто создатель PDF документа не хотел чтобы кто-то извлекал текст из его документа.
Если Вам все же требуется восстановить текстовую кодировку шрифта в PDF документе, то нужно выполнить следующие шаги:
- Получить список глифов для шрифта с испорченной текстовой кодировкой.
- Для каждого глифа шрифта получить изображение глифа, выполнить распознавание текста на изображении глифа и выяснить какому текстовому символу соответствует глиф.
- На основе данных из предыдущего шага создать правильную текстовую кодировку для шрифта и сохранить текстовую кодировку в шрифте.
- Сохранить изменения в PDF документе.
VintaSoft Imaging .NET SDK +
VintaSoft PDF .NET Plug-in (Reader+Writer) +
VintaSoft OCR .NET Plug-in позволяют выполнить все необходимые шаги для восстановления текстовой кодировки шрифтов в PDF документе.
Вот C# код, который демонстрирует как восстановить "испорченную" текстовую кодировку шрифтов в PDF документе:
using System;
using System.Collections.Generic;
using System.Drawing;
using System.Windows.Forms;
using Vintasoft.Imaging;
using Vintasoft.Imaging.Drawing;
using Vintasoft.Imaging.Fonts;
using Vintasoft.Imaging.Ocr;
using Vintasoft.Imaging.Ocr.Results;
using Vintasoft.Imaging.Ocr.Tesseract;
using Vintasoft.Imaging.Pdf;
using Vintasoft.Imaging.Pdf.Content.TextExtraction;
using Vintasoft.Imaging.Pdf.Tree.Fonts;
namespace Vintasoft.Demos
{
internal static class PdfFontExamples
{
/// <summary>
/// Restores text encodings in fonts of PDF document.
/// </summary>
/// <param name="pdfFilename">The filename of PDF document.</param>
public static void RestoreTextEncodingInAllPdfFontsOfPdfDocument(string pdfFilename)
{
// open PDF document
using (PdfDocument pdfDocument = new PdfDocument(pdfFilename))
{
// get fonts of PDF document
PdfFont[] pdfFonts = pdfDocument.GetFonts();
// for each PDF font
for (int i = 0; i < pdfFonts.Length; i++)
{
// restore text encoding in PDF font
RestoreTextEncodingInPdfFont(pdfFonts[i]);
}
// save changed document to a new PDF file
pdfDocument.Save("result.pdf");
}
}
/// <summary>
/// Restores text excoding in PDF font.
/// </summary>
/// <param name="pdfFont">PDF font.</param>
private static void RestoreTextEncodingInPdfFont(PdfFont pdfFont)
{
// get the PDF text symbols from PDF font
PdfTextSymbol[] pdfTextSymbols = PdfTextSymbol.GetFontSymbols(pdfFont);
if (pdfTextSymbols == null)
{
return;
}
// if font contains more than 256 symbols
if (pdfTextSymbols.Length > 256)
{
MessageBox.Show("This demo project does not allow to process PDF font if font contains more than 256 symbols. Please change the code if necessary.");
return;
}
UInt64[] charCodes = new UInt64[pdfTextSymbols.Length];
for (int i = 0; i < pdfTextSymbols.Length; i++)
charCodes[i] = pdfTextSymbols[i].ContentSymbolCode;
// sort text symbols by the symbol content code
Array.Sort(charCodes, pdfTextSymbols);
try
{
// the Unicode overrides
Dictionary<uint, char> unicodeOverrides = new Dictionary<uint, char>();
// create Tesseract OCR engine
using (TesseractOcr tesseractOcr = new TesseractOcr())
{
// initialize OCR engine
OcrEngineSettings ocrEngineSettings = new OcrEngineSettings(new OcrLanguage[] { OcrLanguage.English });
ocrEngineSettings.RecognitionRegionType = RecognitionRegionType.RecognizeSingleBlock;
tesseractOcr.Init(ocrEngineSettings);
// dictionary: PDF text symbol => a rectangle on image, where symbol drawn
Dictionary<PdfTextSymbol, Rectangle> pdfTextSymbolToImageRectMap = new Dictionary<PdfTextSymbol, Rectangle>();
// create image with glyphs of PDF text symbols
using (VintasoftImage imageWithTextSymbols = CreateImageWithGlyphsOfPdfTextSymbols(pdfTextSymbols, ref pdfTextSymbolToImageRectMap))
{
#if DEBUG_FONT_ENCODING
// for debug purposes save the image with glyphs of PDF text symbols
imageWithTextSymbols.Save(string.Format("Font-{0}-symbols.png", pdfFont.FontName));
#endif
// recognizes text in image
OcrPage ocrResult = tesseractOcr.Recognize(imageWithTextSymbols);
// get the dictionary from PDF text symbol to the Unicode symbol
Dictionary<PdfTextSymbol, char> pdfTextSymbolToCharMap = GetPdfTextSymbolToCharMap(pdfFont, ocrResult, pdfTextSymbolToImageRectMap);
// for each PDF text symbol
foreach (PdfTextSymbol pdfTextSymbol in pdfTextSymbolToCharMap.Keys)
{
// get Unicode symbol for PDF text symbol
char unicodeSymbol = pdfTextSymbolToCharMap[pdfTextSymbol];
// if OCR recognized new Unicode symbol for PDF text symbol
if (pdfTextSymbol.Symbol != unicodeSymbol)
{
// save information about new Unicode symbol for PDF text symbol
unicodeOverrides[(uint)pdfTextSymbol.ContentSymbolCode] = unicodeSymbol;
}
}
}
}
// create the dictionary: content code => Unicode symbol
Dictionary<uint, char> contentCodeToUnicodeSymbol = GetContentCodeToUnicodeSymbols(pdfTextSymbols, unicodeOverrides);
// set the Unicode mapping for PDF font
pdfFont.SetUnicodeMapping(contentCodeToUnicodeSymbol);
}
catch (Exception ex)
{
MessageBox.Show("Error: " + ex.Message);
}
}
/// <summary>
/// Creates image with glyphs of PDF text symbols.
/// </summary>
/// <param name="pdfTextSymbols">PDF text symbols.</param>
/// <param name="pdfTextSymbolToImageRectMap">Dictionary: PDF text symbol => a rectangle on image, where symbol drawn.</param>
/// <returns>An image with font symbols.</returns>
private static VintasoftImage CreateImageWithGlyphsOfPdfTextSymbols(
PdfTextSymbol[] pdfTextSymbols,
ref Dictionary<PdfTextSymbol, Rectangle> pdfTextSymbolToImageRectMap)
{
// a string that contains characters, which are available in PDF font
string availableChars = "";
// for each PDF text symbol
foreach (PdfTextSymbol fontSymbol in pdfTextSymbols)
{
// add character to a string with available characters
availableChars += fontSymbol.Symbol;
}
// the size of cell, where symbol is drawn
const int CELL_SIZE = 200;
// calculate the image width
int imageWidth = CELL_SIZE * 8;
// calculate the image height
int imageHeight = CELL_SIZE * (availableChars.Length / 8);
if ((availableChars.Length % 8) != 0)
imageHeight += CELL_SIZE;
imageHeight += CELL_SIZE;
// create image that will contain glyphs of PDF text symbols
VintasoftImage imageWithTextSymbols = new VintasoftImage(imageWidth, imageHeight, PixelFormat.Bgr24);
// create graphics object for image
using (DrawingEngine drawingEngine = imageWithTextSymbols.CreateDrawingEngine())
{
// fill the image
drawingEngine.FillRectangle(Color.FromArgb(255, Color.White), new RectangleF(0, 0, imageWidth, imageHeight));
using (IDrawingBrush brush = drawingEngine.DrawingFactory.CreateSolidBrush(Color.FromArgb(255, Color.Black)))
{
using (IDrawingPen pen = drawingEngine.DrawingFactory.CreatePen(brush, 1))
{
// for each PDF text symbol
for (int i = 0; i < pdfTextSymbols.Length; i++)
{
PdfTextSymbol fontSymbol = pdfTextSymbols[i];
// get the outline of PDF text symbol
FontSymbolOutline fontSymbolOutline = fontSymbol.GetOutline();
// get graphics path that represents outline of PDF text symbol
IGraphicsPath graphicsPath = fontSymbolOutline.GetGraphicsPath();
// if graphics path exists
if (graphicsPath != null)
{
// calculate the position of graphics path on image
int x = (i % 8) * CELL_SIZE + CELL_SIZE;
int y = (i / 8) * CELL_SIZE + CELL_SIZE;
// save the transform for drawing engine
drawingEngine.SaveTransform();
// apply necessary transform to the drawing engine
AffineMatrix transform = new AffineMatrix();
transform.Translate(x, y);
transform.ScalePrepend(50f / 1000, 50f / 1000);
drawingEngine.MultiplyTransformPrepend(transform);
// fill the graphics path on image
drawingEngine.FillPath(brush, graphicsPath);
// restore the transform for drawing engine
drawingEngine.RestoreTransform();
// save information about position of PDF text symbol on image
pdfTextSymbolToImageRectMap.Add(pdfTextSymbols[i], new Rectangle(x, y, CELL_SIZE, CELL_SIZE));
}
}
}
}
}
return imageWithTextSymbols;
}
/// <summary>
/// Returns the dictionary from content code to the Unicode symbol for selected PDF font.
/// </summary>
/// <param name="textSymbols">The text symbols.</param>
/// <param name="unicodeOverrides">The Unicode overrides.</param>
/// <returns>The dictionary from content code to the Unicode symbol for selected PDF font.</returns>
private static Dictionary<uint, char> GetContentCodeToUnicodeSymbols(PdfTextSymbol[] textSymbols, Dictionary<uint, char> unicodeOverrides)
{
Dictionary<uint, char> result = new Dictionary<uint, char>();
foreach (PdfTextSymbol symbol in textSymbols)
result[(uint)symbol.ContentSymbolCode] = symbol.Symbol;
foreach (KeyValuePair<uint, char> item in unicodeOverrides)
result[item.Key] = item.Value;
return result;
}
/// <summary>
/// Returns the dictionary from PDF text symbol to the Unicode symbol.
/// </summary>
/// <param name="pdfFont">PDF font.</param>
/// <param name="ocrResult">OCR result.</param>
/// <param name="pdfTextSymbolToImageRectMap">The dictionary from PDF text symbol to the image rectangle.</param>
/// <returns>The dictionary from PDF text symbol to the Unicode symbol.</returns>
private static Dictionary<PdfTextSymbol, char> GetPdfTextSymbolToCharMap(
PdfFont pdfFont,
OcrPage ocrResult,
Dictionary<PdfTextSymbol, Rectangle> pdfTextSymbolToImageRectMap)
{
// Dictionary: PDF text symbol => Unicode char
Dictionary<PdfTextSymbol, char> pdfTextSymbolToCharMap = new Dictionary<PdfTextSymbol, char>();
// Dictionary: PDF text symbol => char bounding box
Dictionary<PdfTextSymbol, Rectangle> pdfTextSymbolToCharBoundingBoxMap = new Dictionary<PdfTextSymbol, Rectangle>();
// for each region in OCR result
foreach (OcrTextRegion ocrRegion in ocrResult.Regions)
{
// for each paragraph in region' paragraphs
foreach (OcrParagraph ocrParagraph in ocrRegion.Paragraphs)
{
// for each text line in text lines of paragraph
foreach (OcrTextLine ocrTextLine in ocrParagraph.TextLines)
{
// for each word in words of text line
foreach (OcrWord ocrWord in ocrTextLine.Words)
{
// for each OCR symbol in word's symbols
foreach (OcrSymbol ocrSymbol in ocrWord.Symbols)
{
// get the bounding box of OCR symbol
Rectangle ocrSymbolBoundingBox = ocrSymbol.GetBoundingBox();
// the maximum area for intersection rectangle between the bounding box of OCR symbol and bounding box of PDF text symbol
int intersectionRectAreaMax = 0;
// for each PDF text symbol in dictionary with bounding boxes
foreach (PdfTextSymbol pdfTextSymbol in pdfTextSymbolToImageRectMap.Keys)
{
// get the intersection rectangle between the bounding box of OCR symbol and bounding box of PDF text symbol
Rectangle intersectionRect = Rectangle.Intersect(ocrSymbolBoundingBox, pdfTextSymbolToImageRectMap[pdfTextSymbol]);
// get the area of intersection rectangle
int intersectionRectArea = intersectionRect.Width * intersectionRect.Height;
// if the area of intersection rectangle is greater than the maximum area for intersection rectangle
if (intersectionRectArea > intersectionRectAreaMax)
{
// if OCR symbol contains only 1 text char
if (ocrSymbol.Text.Length == 1)
{
// if we do not have information about Unicode char for PDF text symbol
if (!pdfTextSymbolToCharMap.ContainsKey(pdfTextSymbol))
{
// save information about Unicode char for PDF text symbol
pdfTextSymbolToCharMap.Add(pdfTextSymbol, ocrSymbol.Text[0]);
// save information about char bounding box for PDF text symbol
pdfTextSymbolToCharBoundingBoxMap.Add(pdfTextSymbol, ocrSymbolBoundingBox);
// update the maximum area for intersection rectangle
intersectionRectAreaMax = intersectionRectArea;
}
}
}
}
}
}
}
}
}
#if DEBUG_FONT_ENCODING
// create image that contains glyph and Unicode symbol for each recognized PDF text symbol
string imageWithTextSymbolsName = string.Format("Font-{0}-symbols.png", pdfFont.FontName);
using (VintasoftImage image = new VintasoftImage(imageWithTextSymbolsName))
{
using (DrawingEngine drawingEngine = image.CreateDrawingEngine())
{
foreach (PdfTextSymbol pdfTextSymbol1 in pdfTextSymbolToCharMap.Keys)
{
drawingEngine.DrawString(
string.Format("{0}", pdfTextSymbolToCharMap[pdfTextSymbol1]),
drawingEngine.DrawingFactory.CreateSystemFont("Arial", 16, false, false),
drawingEngine.DrawingFactory.CreateSolidBrush(Color.Red),
new PointF(pdfTextSymbolToImageRectMap[pdfTextSymbol1].X, pdfTextSymbolToImageRectMap[pdfTextSymbol1].Y));
drawingEngine.DrawRectangle(drawingEngine.DrawingFactory.CreatePen(Color.Green), pdfTextSymbolToImageRectMap[pdfTextSymbol1]);
drawingEngine.DrawRectangle(drawingEngine.DrawingFactory.CreatePen(Color.Blue), pdfTextSymbolToCharBoundingBoxMap[pdfTextSymbol1]);
}
}
image.Save(string.Format("Font-{0}-symbols-OCR.png", pdfFont.FontName));
}
#endif
return pdfTextSymbolToCharMap;
}
}
}
Дистрибутив
VintaSoft Imaging .NET SDK содержит демо проект VintaSoft PDF Editor Demo, который позволяет восстановить/изменить текстовую кодировку шрифта в PDF документе. Для тестирования данного функционала в VintaSoft PDF Editor Demo необходимо выполнить следующие шаги:
- Запустите VintaSoft PDF Editor Demo ("[SdkInstallPath]\VintaSoft\Imaging .NET 15.1\Bin\DotNet10\AnyCPU\PdfEditorDemo.exe").
- Откройте PDF документ, который содержит шрифт с "испорченной" текстовой кодировкой.

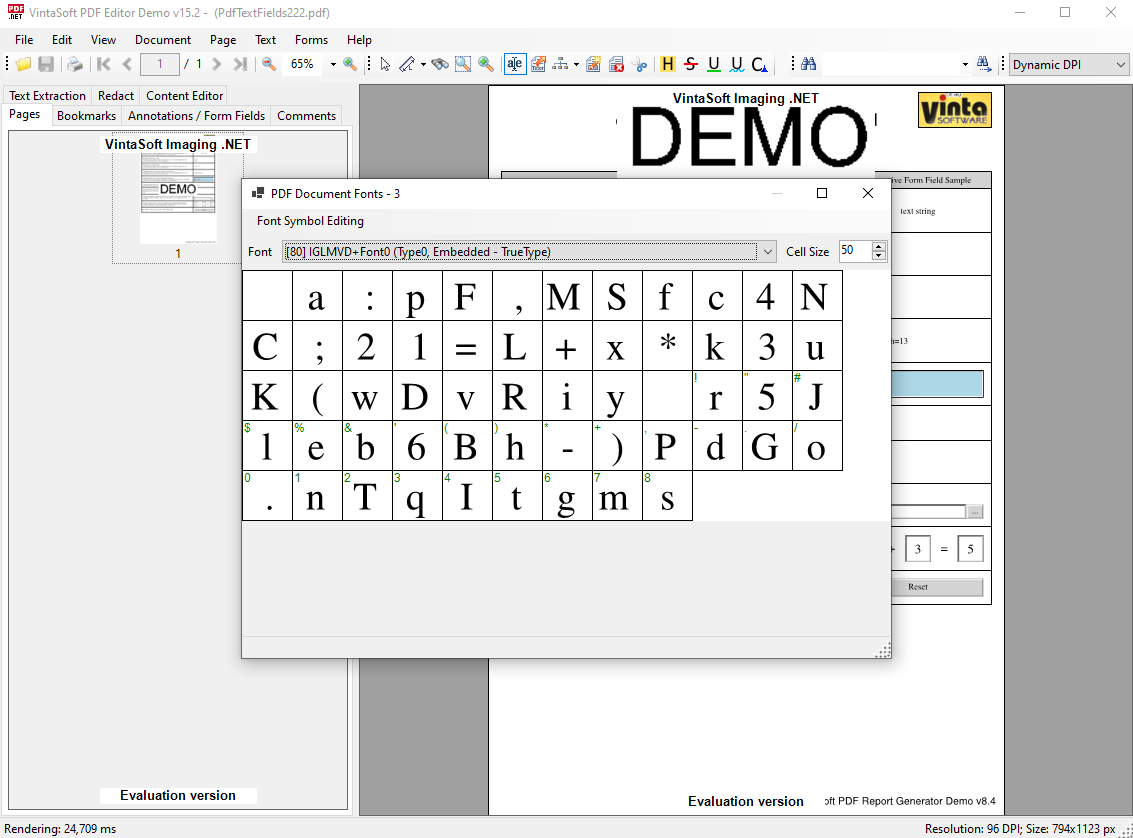

- Выберите меню "Document => Fonts", откроется диалог "PDF document fonts".

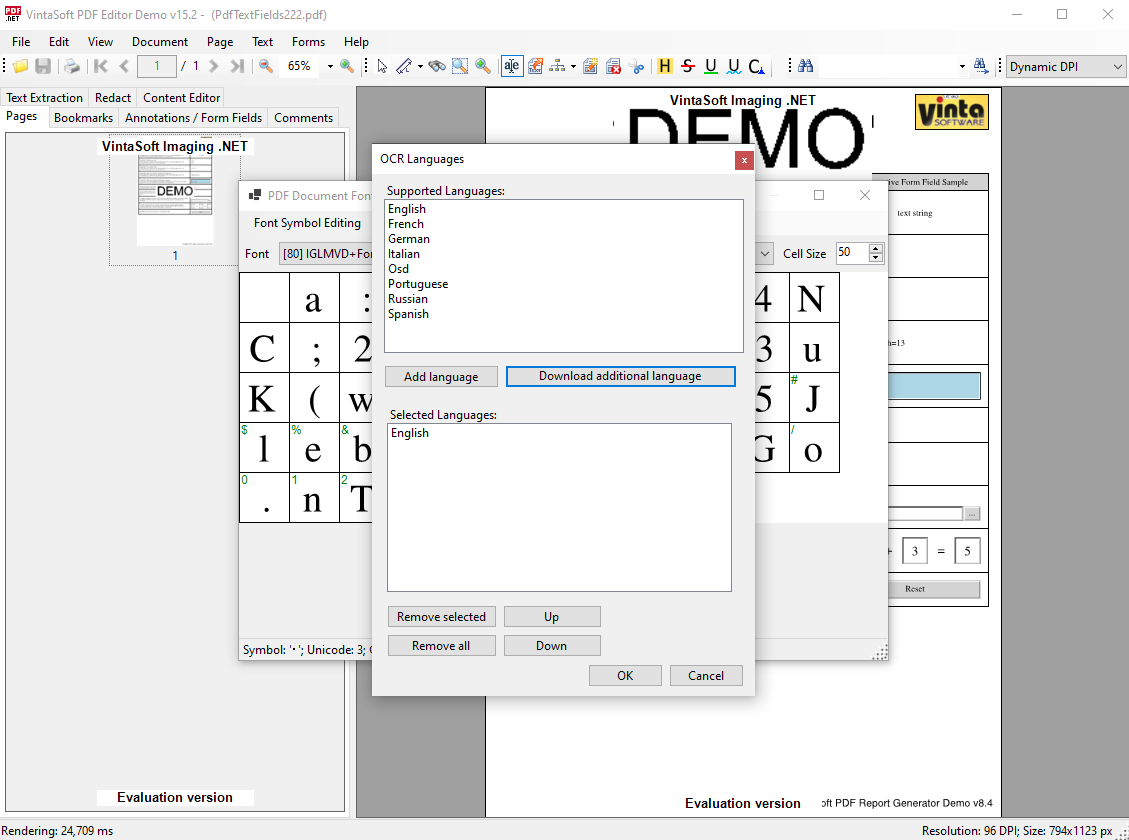

- Выберите меню "Font symbol Editing => Create Unicode table (OCR)", откроется диалог с настройками для распознавания текста, укажите нужные настройки, нажмите кнопку "Ok".

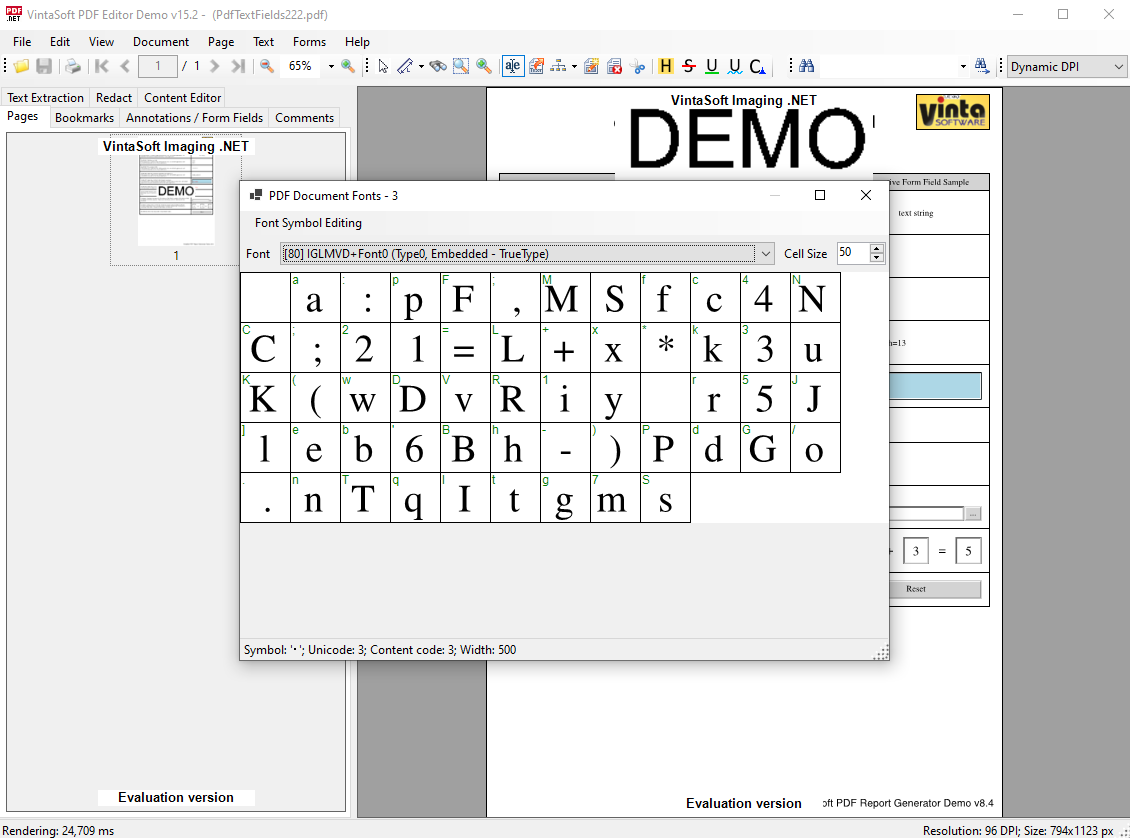

- Будет выполнено распознавание текста в изображениях глифов шрифта и для каждого глифа в левом-верхнем углу отобразится текстовый символ, который соответствует глифу.

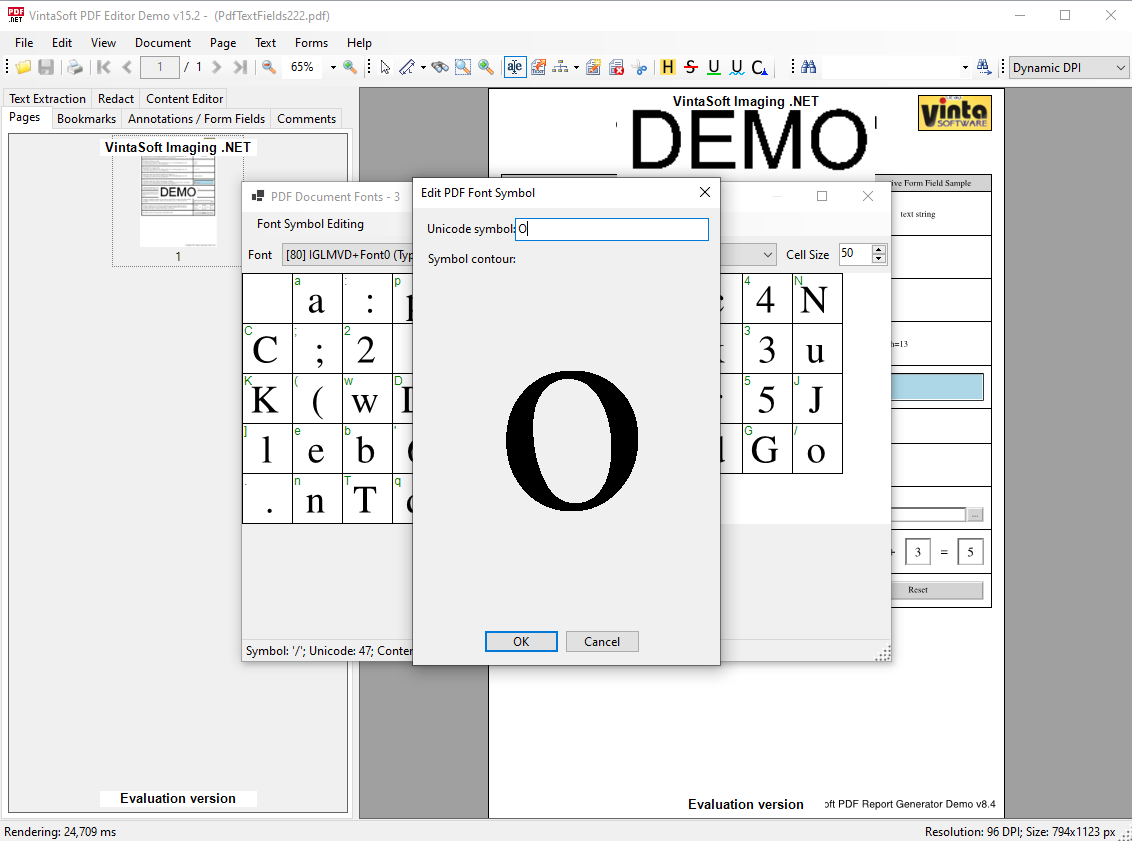

- Если какой то текстовый символ для глифа отобразился не верно (такое бывает, если распознавание текста выполнилось не верно), то кликните по глифу, появится окно для редактирования текстового символа для глифа, введите верный текстовый символ и нажмите кнопку "Ok".

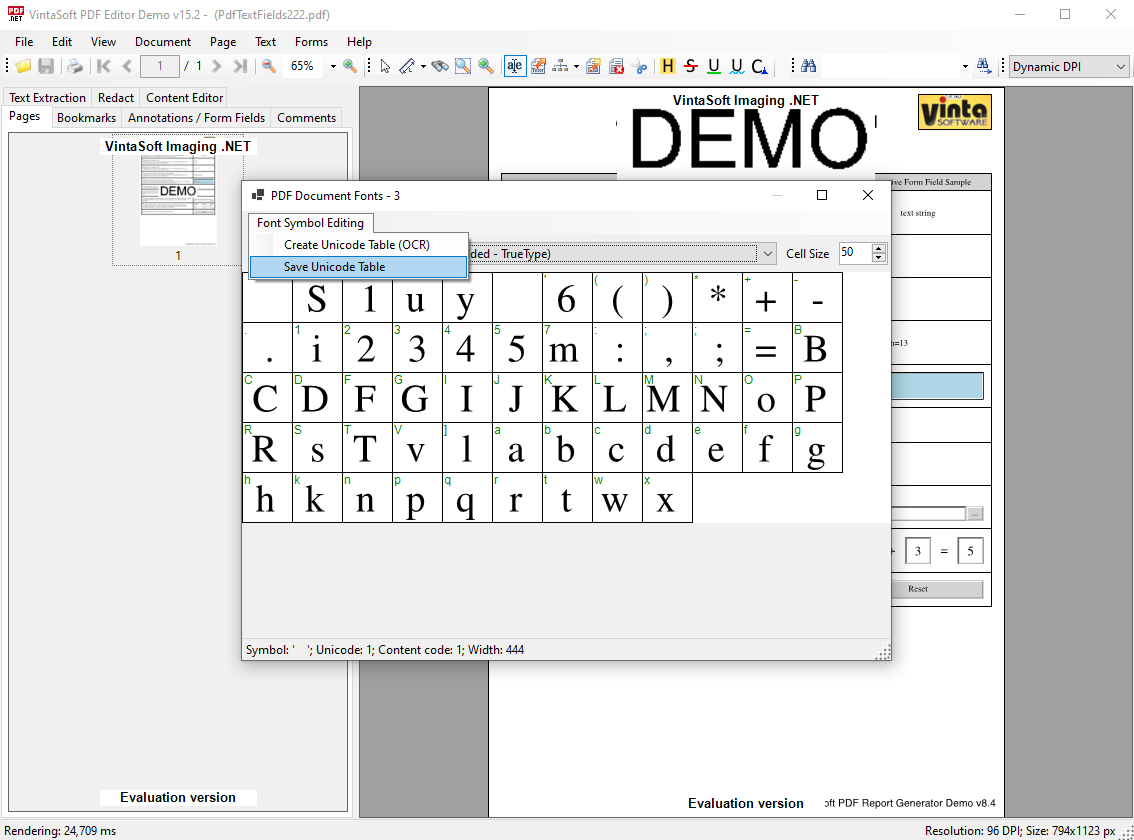

- Выберите меню "Font symbol Editing => Save Unicode table", текстовая кодировка сохранится в PDF документ.
- Выберите меню "File => Save as..." и сохраните измененный документ в PDF файл.
- Откройте PDF документ в Adobe Reader (или VintaSoft PDF Editor Demo) и убедитесь, что Вы можете извлечь верный текст из PDF документа.
