Распознавание даты рождения в OMR форме в .NET

VintaSoft Imaging .NET SDK вместе с VintaSoft Forms Processing .NET Plug-in позвляет распознавать OMR (оптические) метки в заполненной форме документа.

В этой статье будет рассказано как распознать дату рождения в изображении OMR формы.

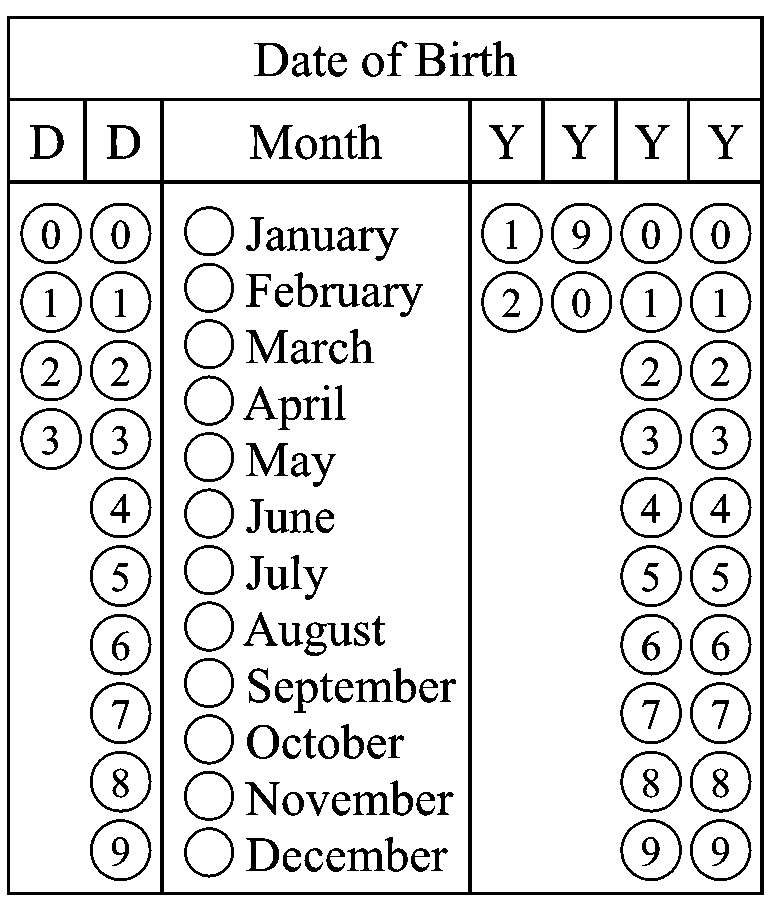

Вот изображение шаблона OMR формы для ввода даты рождения:


Для распознавания OMR формы необходимо создать шаблон страницы формы, который описывает все поля, которые присутствуют на странице формы:

1. Создать шаблон таблицы, которая объединяет OMR метки для ввода первой цифры дня даты рождения
2. Создать шаблон таблицы, которая объединяет OMR метки для ввода второй цифры дня даты рождения
3. Создать шаблон группы полей для дня даты рождения как объединение шаблонов таблиц для первой и второй цифр дня даты рождения
4. Создать шаблон таблицы, которая объединяет OMR метки для ввода месяца даты рождения
5. Создать шаблон таблицы, которая объединяет OMR метки для ввода первых двух цифр года даты рождения
6. Создать шаблон таблицы, которая объединяет OMR метки для ввода последних двух цифр года даты рождения
7. Создать шаблон группы полей для года даты рождения как объединение шаблонов таблиц для первых и последних цифр года даты рождения
8. Создать шаблон группы полей для даты рождения как объединение шаблонов таблиц дня, месяца и года даты рождения
9. Создать шаблон страницы формы и добавить в него шаблон группы полей для даты рождения

Вот C# код, который демонстрирует как создать шаблон страницы формы на которой находятся OMR поля с информацией о дате рождения:

/// <summary>
/// Creates a page template with birth date.
/// </summary>
/// <returns>A page template with birth date.</returns>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.FormPageTemplate CreatePageTemplateWithBirthDate()
{
    // create an OMR field template table for the first digit of day
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable dayPart1Template = CreateTemplateTableForFirstDigitInDay();
    // create an OMR field template table for the second digit of day
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable dayPart2Template = CreateTemplateTableForSecondDigitInDay();
    // create a form field template group for day
    Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplateGroup dayTemplate = CreateTemplateGroup(
        "Day", "{0}{1}", dayPart1Template, dayPart2Template);


    // create an OMR field template table for month
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable monthTemplate = CreateTemplateTableForMonth();


    // create an OMR field template table for the first 2 digits of year
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable yearPart1Template = CreateTemplateTableForFirstTwoDigitsInYear();
    // create an OMR field template table for the last 2 digits of year
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable yearPart2Template = CreateTemplateTableForLastTwoDigitsInYear();
    // create a form field template group for year
    Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplateGroup yearTemplate = CreateTemplateGroup(
        "Year", "{0}{1}", yearPart1Template, yearPart2Template);


    // create birth date template as a group of day, month and year templates
    Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplateGroup dateOfBirthTemplate = CreateTemplateGroup(
        "Date of Birth", "{0}.{1}.{2}", dayTemplate, monthTemplate, yearTemplate);


    // create an empty page template
    Vintasoft.Imaging.FormsProcessing.FormRecognition.FormPageTemplate pageTemplate =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.FormPageTemplate();

    // add birth date template to the page template
    pageTemplate.Items.Add(dateOfBirthTemplate);

    return pageTemplate;
}

/// <summary>
/// Creates an OMR field template table for the first digit of day.
/// </summary>
/// <returns>An OMR field template table for the first digit of day.</returns>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable CreateTemplateTableForFirstDigitInDay()
{
    // create template table
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable result =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable();

    // update table properties
    result.Name = "D1";
    result.ColumnCount = 1;
    result.RowCount = 4;
    result.Orientation = Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrTableOrientation.Vertical;
    result.DistanceBetweenColumns = 0.2f;
    result.DistanceBetweenRows = 0.2f;

    // update cell values

    result.CellValues[0, 0] = "0";
    result.CellValues[1, 0] = "1";
    result.CellValues[2, 0] = "2";
    result.CellValues[3, 0] = "3";

    // create table cell template
    result.CellTemplate = new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrEllipticalFieldTemplate();
    result.CellTemplate.FilledThreshold = 0.4f;

    // set table bounding box
    result.BoundingBox = new System.Drawing.RectangleF(6, 65, 20, 85);

    return result;
}

/// <summary>
/// Creates an OMR field template table for the second digit of day.
/// </summary>
/// <returns>An OMR field template table for the second digit of day.</returns>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable CreateTemplateTableForSecondDigitInDay()
{
    // create template table
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable result =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable();

    // update table properties
    result.Name = "D2";
    result.ColumnCount = 1;
    result.RowCount = 10;
    result.Orientation = Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrTableOrientation.Vertical;
    result.DistanceBetweenColumns = 0.2f;
    result.DistanceBetweenRows = 0.2f;

    // update cell values

    result.CellValues[0, 0] = "0";
    result.CellValues[1, 0] = "1";
    result.CellValues[2, 0] = "2";
    result.CellValues[3, 0] = "3";
    result.CellValues[4, 0] = "4";
    result.CellValues[5, 0] = "5";
    result.CellValues[6, 0] = "6";
    result.CellValues[7, 0] = "7";
    result.CellValues[8, 0] = "8";
    result.CellValues[9, 0] = "9";

    // create table cell template
    result.CellTemplate = new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrEllipticalFieldTemplate();
    result.CellTemplate.FilledThreshold = 0.4f;

    // set table bounding box
    result.BoundingBox = new System.Drawing.RectangleF(29, 65, 19, 216);

    return result;
}

/// <summary>
/// Creates an OMR field template table for the month.
/// </summary>
/// <returns>An OMR field template table for the month.</returns>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable CreateTemplateTableForMonth()
{
    // create template table
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable result =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable();

    // update table properties
    result.Name = "Month";
    result.ColumnCount = 1;
    result.RowCount = 12;
    result.Orientation = Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrTableOrientation.Vertical;
    result.DistanceBetweenColumns = 0.2f;
    result.DistanceBetweenRows = 0.2f;

    // update cell values

    result.CellValues[0, 0] = "1";
    result.CellValues[1, 0] = "2";
    result.CellValues[2, 0] = "3";
    result.CellValues[3, 0] = "4";
    result.CellValues[4, 0] = "5";
    result.CellValues[5, 0] = "6";
    result.CellValues[6, 0] = "7";
    result.CellValues[7, 0] = "8";
    result.CellValues[8, 0] = "9";
    result.CellValues[9, 0] = "10";
    result.CellValues[9, 0] = "11";
    result.CellValues[9, 0] = "12";

    // create table cell template
    result.CellTemplate = new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrEllipticalFieldTemplate();
    result.CellTemplate.FilledThreshold = 0.4f;

    // set table bounding box
    result.BoundingBox = new System.Drawing.RectangleF(59, 66, 15, 214);

    return result;
}

/// <summary>
/// Creates an OMR field template table for the first 2 digits of year.
/// </summary>
/// <returns>An OMR field template table for the first 2 digits of year.</returns>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable CreateTemplateTableForFirstTwoDigitsInYear()
{
    // create template table
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable result =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable();

    // update table properties
    result.Name = "Y1";
    result.ColumnCount = 2;
    result.RowCount = 2;
    result.Orientation = Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrTableOrientation.Vertical;
    result.DistanceBetweenColumns = 0.2f;
    result.DistanceBetweenRows = 0.2f;

    // update cell values

    result.CellValues[0, 0] = "1";
    result.CellValues[0, 1] = "9";
    result.CellValues[1, 0] = "2";
    result.CellValues[1, 1] = "0";

    // create table cell template
    result.CellTemplate = new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrEllipticalFieldTemplate();
    result.CellTemplate.FilledThreshold = 0.4f;

    // set table bounding box
    result.BoundingBox = new System.Drawing.RectangleF(154, 65, 42, 40);

    return result;
}

/// <summary>
/// Creates an OMR field template table for the last 2 digits of year.
/// </summary>
/// <returns>An OMR field template table for the last 2 digits of year.</returns>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable CreateTemplateTableForLastTwoDigitsInYear()
{
    // create template table
    Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable result =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrFieldTemplateTable();

    // update table properties
    result.Name = "Y2";
    result.ColumnCount = 2;
    result.RowCount = 10;
    result.Orientation = Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrTableOrientation.Vertical;
    result.DistanceBetweenColumns = 0.2f;
    result.DistanceBetweenRows = 0.2f;

    // update cell values

    result.CellValues[0, 0] = "0";
    result.CellValues[0, 1] = "0";
    result.CellValues[1, 0] = "1";
    result.CellValues[1, 1] = "1";
    result.CellValues[2, 0] = "2";
    result.CellValues[2, 1] = "2";
    result.CellValues[3, 0] = "3";
    result.CellValues[3, 1] = "3";
    result.CellValues[4, 0] = "4";
    result.CellValues[4, 1] = "4";
    result.CellValues[5, 0] = "5";
    result.CellValues[5, 1] = "5";
    result.CellValues[6, 0] = "6";
    result.CellValues[6, 1] = "6";
    result.CellValues[7, 0] = "7";
    result.CellValues[7, 1] = "7";
    result.CellValues[8, 0] = "8";
    result.CellValues[8, 1] = "8";
    result.CellValues[9, 0] = "9";
    result.CellValues[9, 1] = "9";

    // create table cell template
    result.CellTemplate = new Vintasoft.Imaging.FormsProcessing.FormRecognition.Omr.OmrEllipticalFieldTemplate();
    result.CellTemplate.FilledThreshold = 0.4f;

    // set table bounding box
    result.BoundingBox = new System.Drawing.RectangleF(199, 65, 41, 216);

    return result;
}

/// <summary>
/// Creates the form field template group.
/// </summary>
/// <param name="name">The group name.</param>
/// <param name="valueFormat">The group value format.</param>
/// <param name="items">The group items.</param>
private static Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplateGroup CreateTemplateGroup(
    string name,
    string valueFormat,
    params Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplate[] items)
{
    // create a form field template group
    Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplateGroup result =
        new Vintasoft.Imaging.FormsProcessing.FormRecognition.FormFieldTemplateGroup();
    // add item to the form field template group
    result.Items.AddRange(items);

    // set name of form field template group
    result.Name = name;
    // set value format of form field template group
    result.ValueFormat = valueFormat;

    return result;
}

После создания шаблона страницы формы можно приступить к распознаванию заполненной страницы формы.

Вот изображение (100 dpi) заполненной не повернутой OMR формы в которой хранится дата рождения:

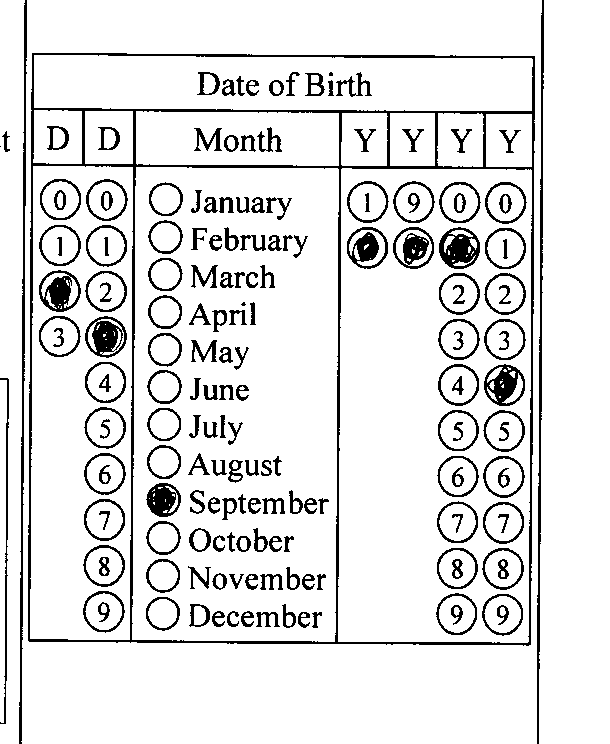

Вот изображение (200 dpi) заполненной не повернутой OMR формы в которой хранится дата рождения:

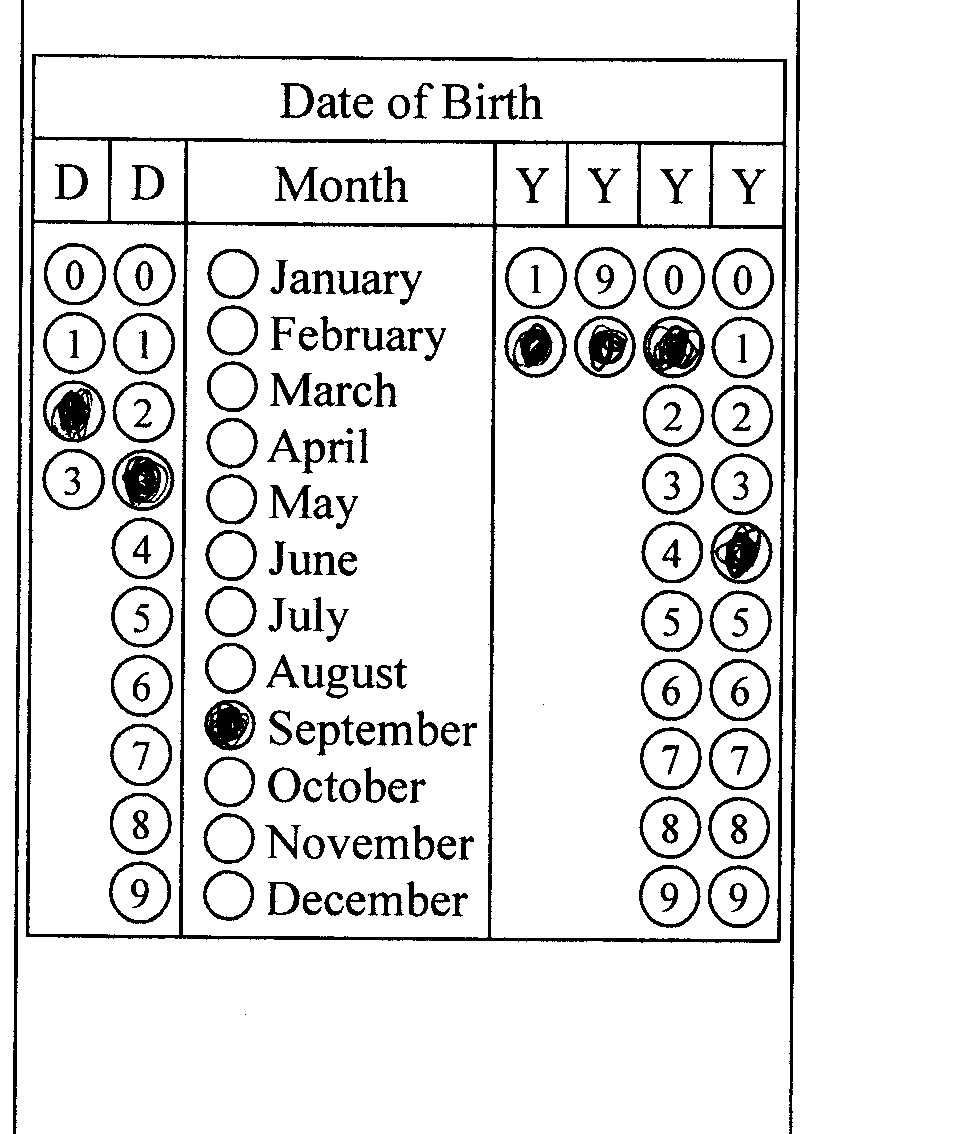

Вот изображение (300 dpi) заполненной не повернутой OMR формы в которой хранится дата рождения:

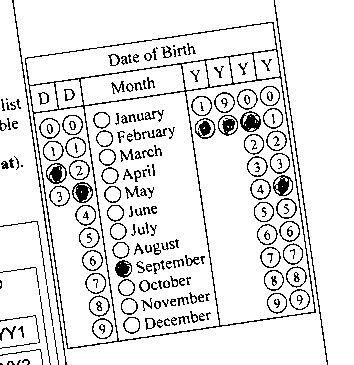

Вот изображения заполненной повернутой (20 градусов) OMR формы в которой хранится дата рождения:


Вот изображения заполненной повернутой (150 градусов) OMR формы в которой хранится дата рождения:



Вот C# код, который демонстрирует как распознать OMR форму с датой рождения в изображении заполненной страницы формы:

/// <summary>
/// Recognizes the birth date in filled OMR form.
/// </summary>
/// <param name="templateImagePath">A path to an image that represents a form template for filling the birth date.</param>
/// <param name="filledImagePath">A path to an image that represents filled form with the birth date.</param>
public static void RecognizeBirthDateInFilledOmrForm(string templateImagePath, string filledImagePath)
{
    // open an image that represents a form template for filling the birth date
    using (Vintasoft.Imaging.VintasoftImage templateImage = new Vintasoft.Imaging.VintasoftImage(templateImagePath))
    {
        // create a template manager
        Vintasoft.Imaging.FormsProcessing.FormRecognition.FormTemplateManager formTemplateManager =
            new Vintasoft.Imaging.FormsProcessing.FormRecognition.FormTemplateManager();
        // create a page template with birth date
        Vintasoft.Imaging.FormsProcessing.FormRecognition.FormPageTemplate formPageTemplate = CreatePageTemplateWithBirthDate();
        // add template image and page template to the template manager
        formTemplateManager.AddPageTemplate(templateImage, formPageTemplate);

        // open an image that represents filled form with the birth date
        using (Vintasoft.Imaging.VintasoftImage filledImage = new Vintasoft.Imaging.VintasoftImage(filledImagePath))
        {
            // recognize filled form with birth date
            RecognizeFilledFormInImage(formTemplateManager, filledImage);
        }
    }
}

/// <summary>
/// Recognizes filled form in an image.
/// </summary>
/// <param name="templateManager">The template manager that contains information about form template.</param>
/// <param name="image">An image that represents filled form.</param>
private static void RecognizeFilledFormInImage(
    Vintasoft.Imaging.FormsProcessing.FormRecognition.FormTemplateManager templateManager,
    Vintasoft.Imaging.VintasoftImage image)
{
    // create the template matching command
    Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingCommand templateMatchingCommand =
        new Vintasoft.Imaging.FormsProcessing.TemplateMatching.TemplateMatchingCommand();
    // set the minimum confidence
    templateMatchingCommand.MinConfidence = 0.5f;
    // set template images
    templateMatchingCommand.TemplateImages = templateManager.TemplateImages;

    // create the form recognition manager
    Vintasoft.Imaging.FormsProcessing.FormRecognitionManager formRecognitionManager =
        new Vintasoft.Imaging.FormsProcessing.FormRecognitionManager(templateMatchingCommand, templateManager);

    // subscribe to the FormRecognitionResult.ImageRecognitionError event to output recognition errors
    formRecognitionManager.ImageRecognitionError += RecognitionManager_ImageRecognitionError;

    // recognize form in image
    Vintasoft.Imaging.FormsProcessing.FormRecognitionResult formRecognitionResult = formRecognitionManager.Recognize(image);

    // unsubscribe from FormRecognitionResult.ImageRecognitionError event
    formRecognitionManager.ImageRecognitionError -= RecognitionManager_ImageRecognitionError;

    // if recognition is failed
    if (formRecognitionResult == null)
        return;

    // get the result of image comparison
    Vintasoft.Imaging.FormsProcessing.TemplateMatching.ImageImprintCompareResult imageImprintCompareResult =
        formRecognitionResult.TemplateMatchingResult.ImageCompareResult;
    // if image comparison result is NOT reliable
    if (!imageImprintCompareResult.IsReliable)
    {
        // matching template is not found
        System.Console.WriteLine("Matching template is not found.");
    }
    // if image comparison result is reliable
    else
    {
        // get recognized form page
        Vintasoft.Imaging.FormsProcessing.FormRecognition.FormPage recognizedPage = formRecognitionResult.RecognizedPage;
        // write page info
        System.Console.WriteLine(string.Format(
            "Matching template: {0}; confidence: {1:F1}%.",
            recognizedPage.Name,
            imageImprintCompareResult.Confidence * 100));

        // get form field count
        if (recognizedPage.Items.Count == 0)
        {
            System.Console.WriteLine("No form fields were recognized.");
        }
        else
        {
            System.Console.WriteLine(string.Format(
                "Recognized form field count: {0}",
                recognizedPage.Items.Count));
            // for each recognized form field
            foreach (Vintasoft.Imaging.FormsProcessing.FormRecognition.FormField recognizedField in recognizedPage.Items)
            {
                // write field info to the console
                System.Console.WriteLine(string.Format(
                    "  Name: {0}; value: {1}; confidence: {2:F1}%",
                    recognizedField.Name,
                    recognizedField.Value,
                    recognizedField.Confidence * 100));
            }
        }
    }
}

/// <summary>
/// Handles the ImageRecognitionError event of the FormRecognitionManager.
/// </summary>
private static void RecognitionManager_ImageRecognitionError(
    object sender,
    Vintasoft.Imaging.FormsProcessing.FormRecognitionErrorEventArgs e)
{
    // writes information about form recognition error to the console
    System.Console.WriteLine(e.Exception.Message);
}
