Взаимодействие с PDF аннотациями и полями форм в PDF Editor Demo

Издание "PDF Visual Editor" для VintaSoft PDF .NET Plug-in предоставляет функционал для визуального редактирования PDF документа. Визуальный инструмент Vintasoft.Imaging.Pdf.UI.Annotations.PdfAnnotationTool входит в издание "PDF Visual Editor" и позволяет создавать PDF аннотации и взаимодействовать с PDF аннотациями. Vintasoft.Imaging.Pdf.UI.Annotations.PdfAnnotationTool гарантирует совместимость созданных PDF аннотаций с другими приложениями для просмотра PDF документов.

В этой статье мы расскажем как класс Vintasoft.Imaging.Pdf.UI.Annotations.PdfAnnotationTool используется в VintaSoft PDF Editor Demo.

Визуальное создание и изменение PDF аннотаций в VintaSoft PDF Editor Demo

VintaSoft PDF Editor Demo позволяет:

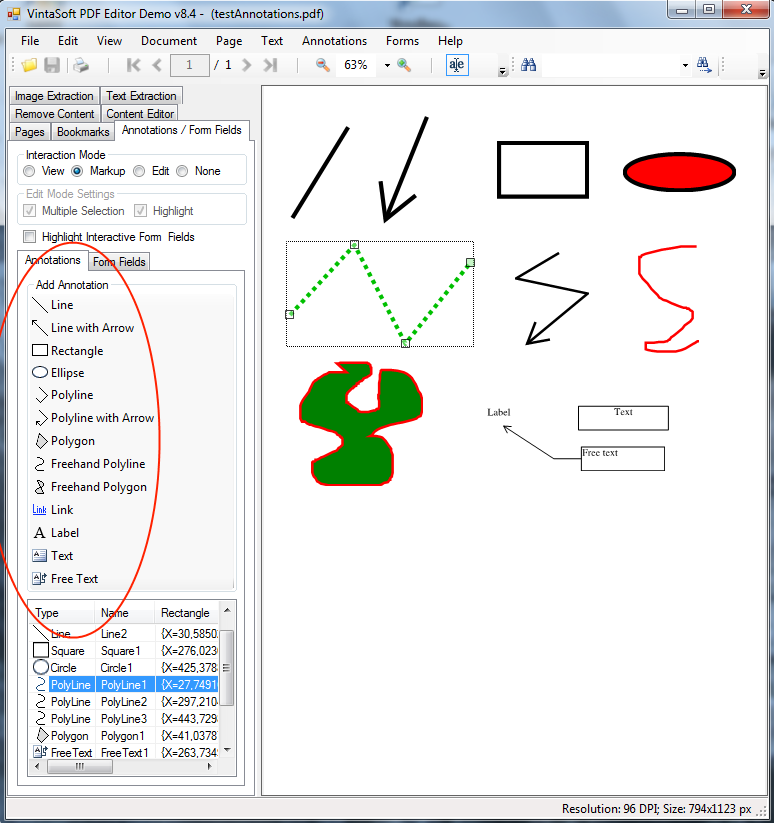

• Аннотировать новый или существующий PDF документ.

• Копировать, редактировать или удалить PDF аннотацию. Копировать PDF аннотацию из одного PDF документа в другой.

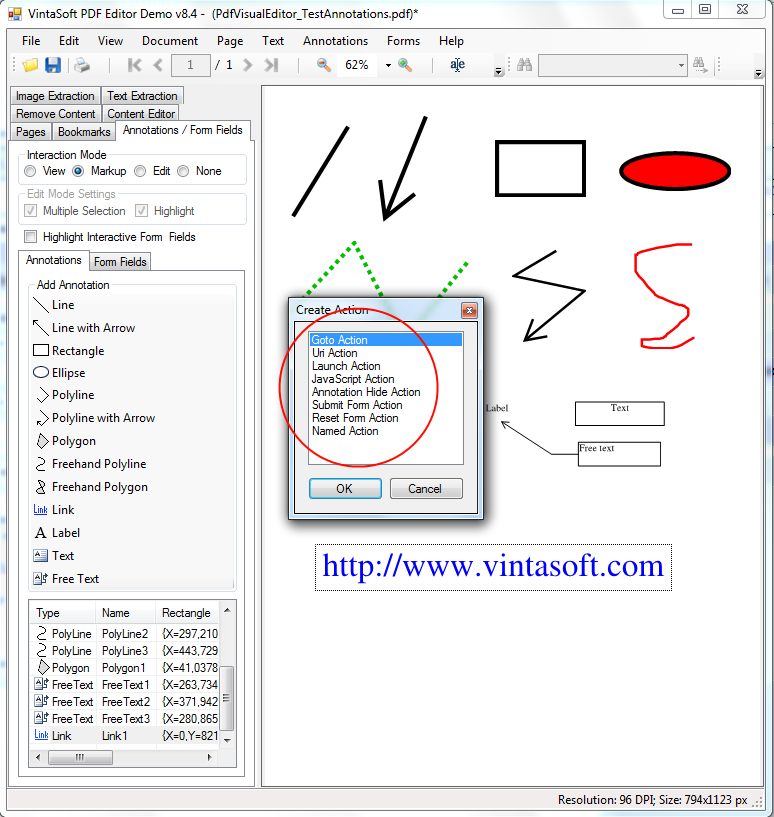

• Определить действие, которое должно быть выполнено при клике мышью по аннотации-ссылке (Link-annotation):

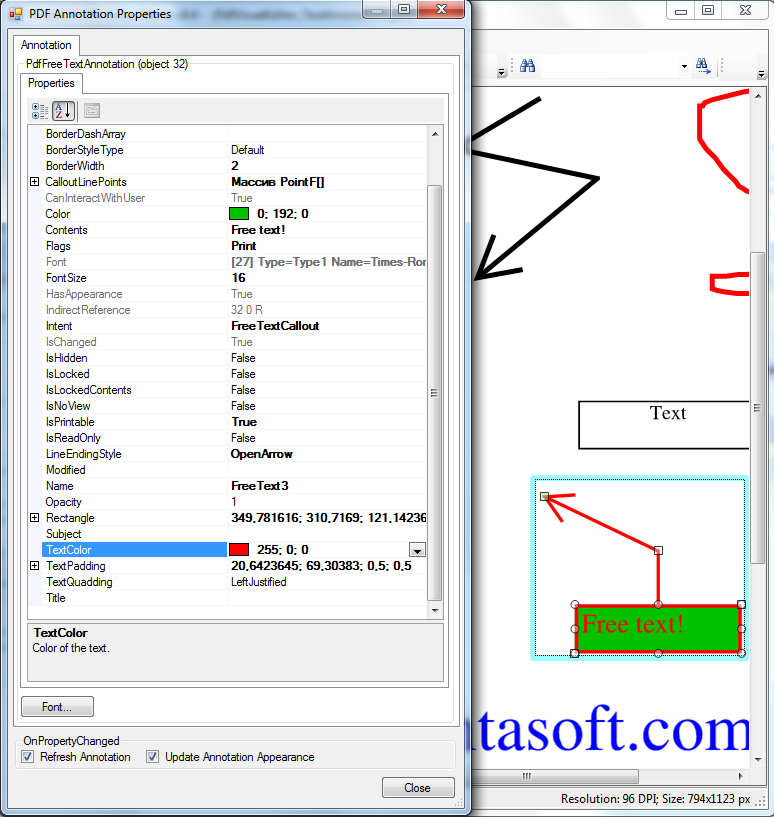

• Редактировать все свойства PDF аннотации, которые ответственны за поведение и визуальное представление аннотации:


Визуальное заполнение, создание и редактирование PDF интерактивных полей в VintaSoft PDF Editor Demo

VintaSoft PDF Editor Demo позволяет:

• Выполнять JavaScript действия. Выполнение JavaScript действий позволяет добавить интерактивность в процесс заполнения интерактивных полей PDF документа, например, выполнять заполнение рассчитываемых полей на базе значений других полей.
• Заполнять все типы интерактивных полей с помощью мыши или клавиатуры:

• Создавать, копировать или удалять интерактивные поля в PDF документе. Копировать интерактивные поля из одного PDF документа в другой.

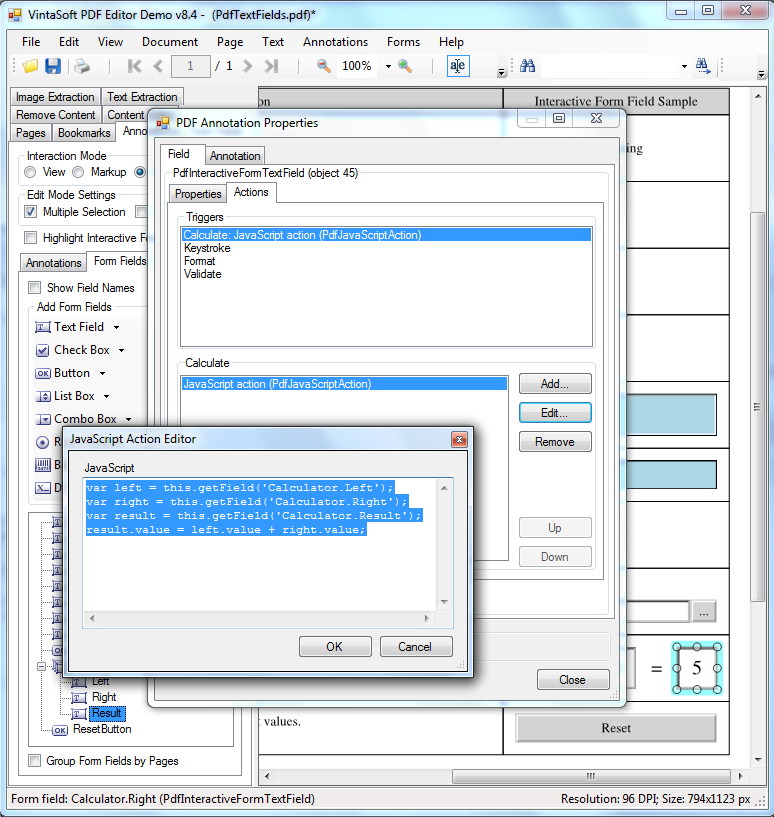

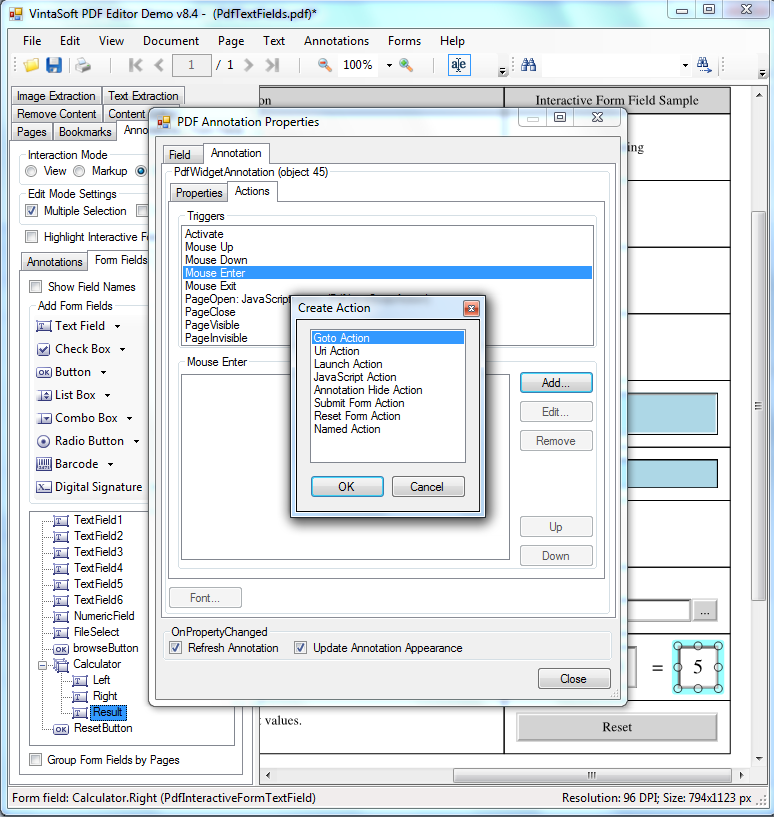

• Отображать, добавлять, удалять и редактировать действия для любого интерактивного поля:

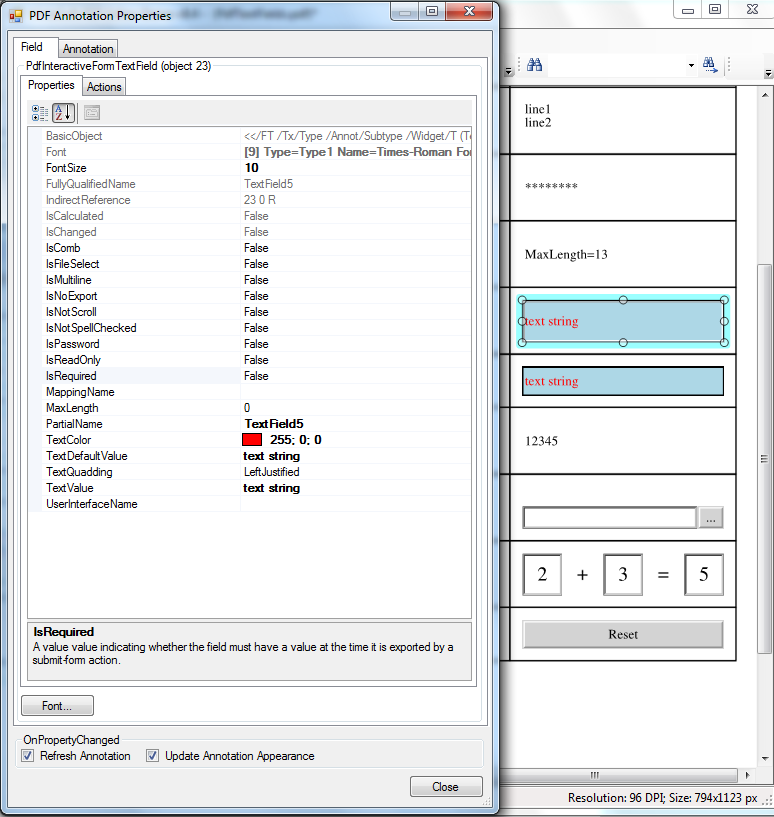

• Редактировать все свойства интерактивного поля, которые отвечают за поведение или внешнее представление интерактивного поля:




Использование разных интерактивных режимов в VintaSoft PDF Editor Demo

Режим View предназначен для отображения PDF документа и заполнения PDF интерактивных полей.
Режим Markup предназначен для отображения PDF документа, аннотирования PDF документа и заполнения PDF интерактивных полей.
Режим Edit предназначен для отображения PDF документа, редактирования PDF аннотаций и редактирования структуры PDF интерактивных полей.

В режимах View и Edit:

• Выполняются все триггеры аннотаций и интерактивных полей.

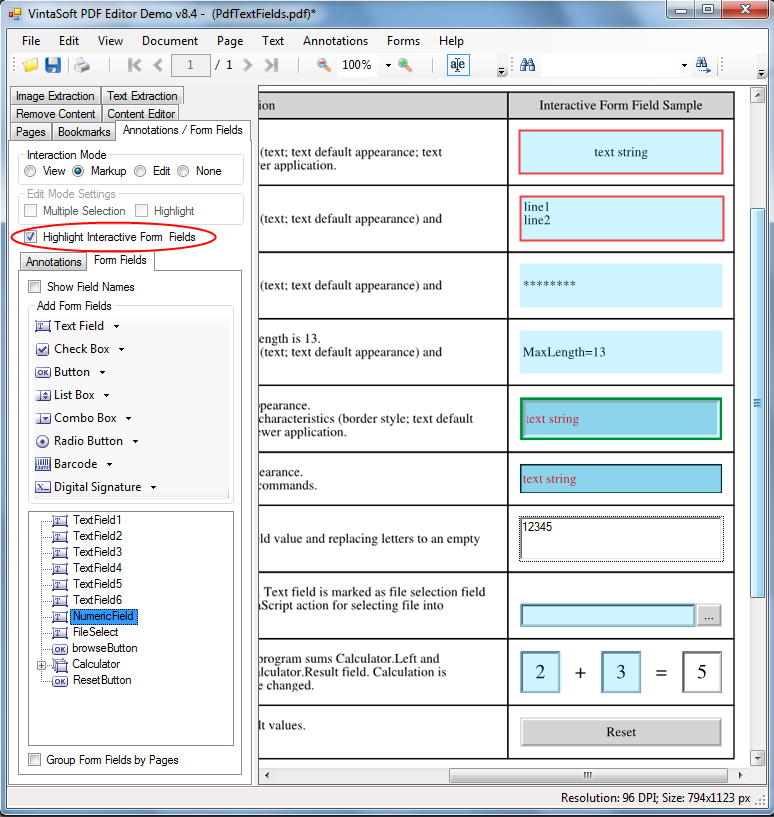

• Может быть добавлена подсветка для PDF интерактивных полей, которые могут быть заполнены.
  Может быть добавлена специальная подсветка (красная граница в демо приложении) для PDF интерактивных полей, которые должны быть обязательно заполнены.



В режиме Edit:

• Триггеры аннотаций и интерактивных полей не выполняются.

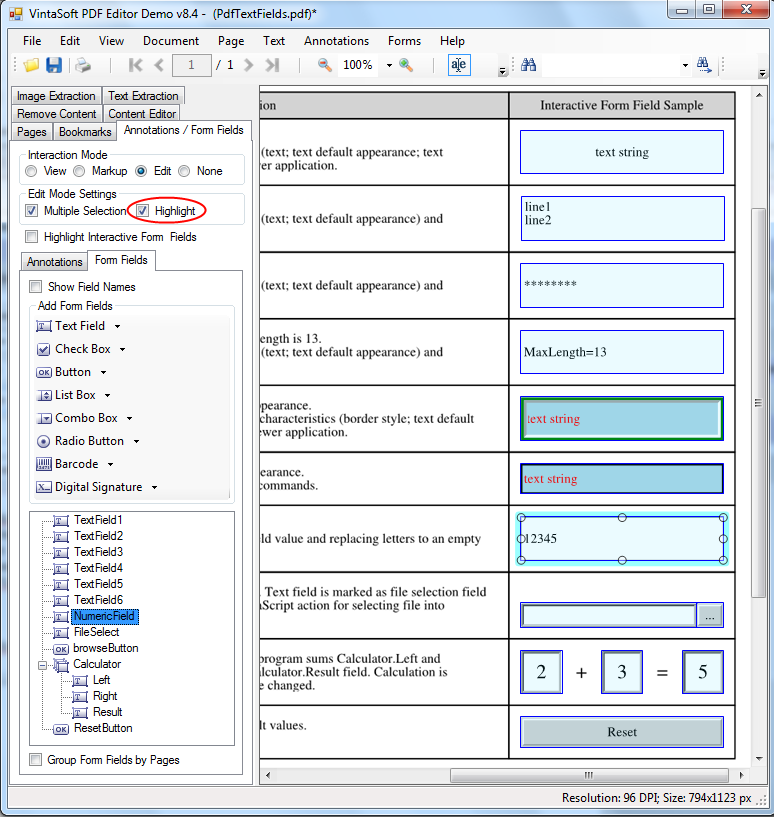

• Все (видимые и не видимые) PDF аннотации и PDF интерактивные поля являются видимыми и могут быть подсвечены с помощью настраиваемой подсветки:

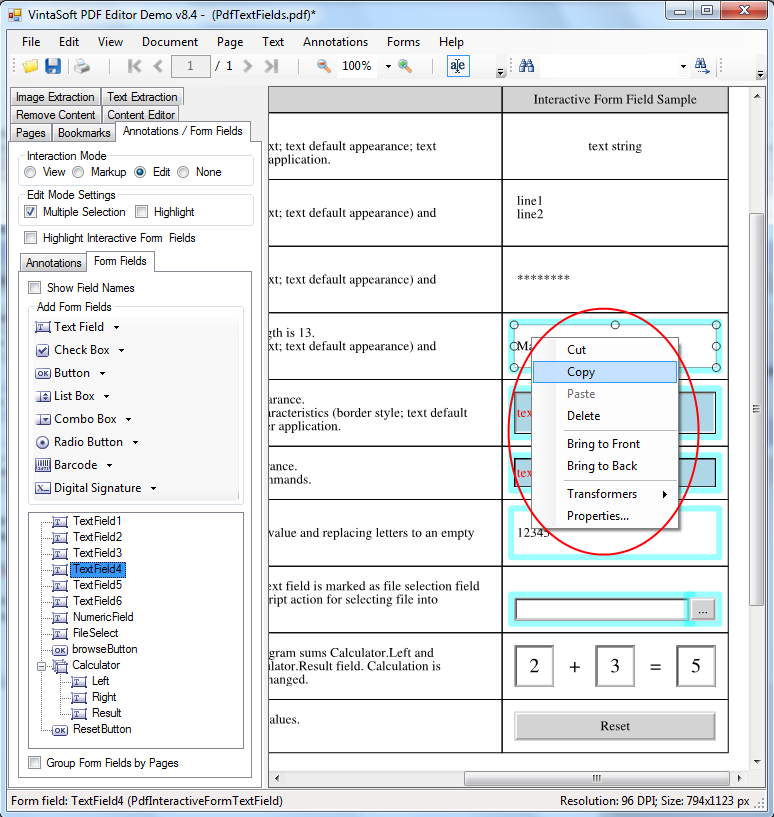

• Несколько PDF аннотаций и PDF интерактивных полей могут быть перемещены, скопированы или удалены:

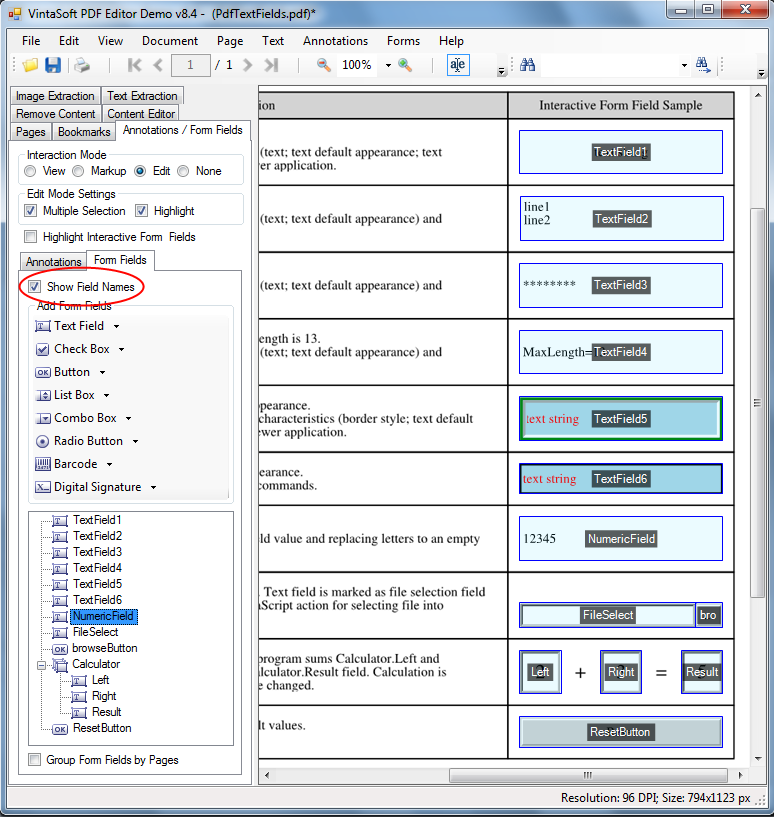

• Имя интерактивного поля может быть отображено поверх интерактивного поля для упрощения навигации по полям документа:

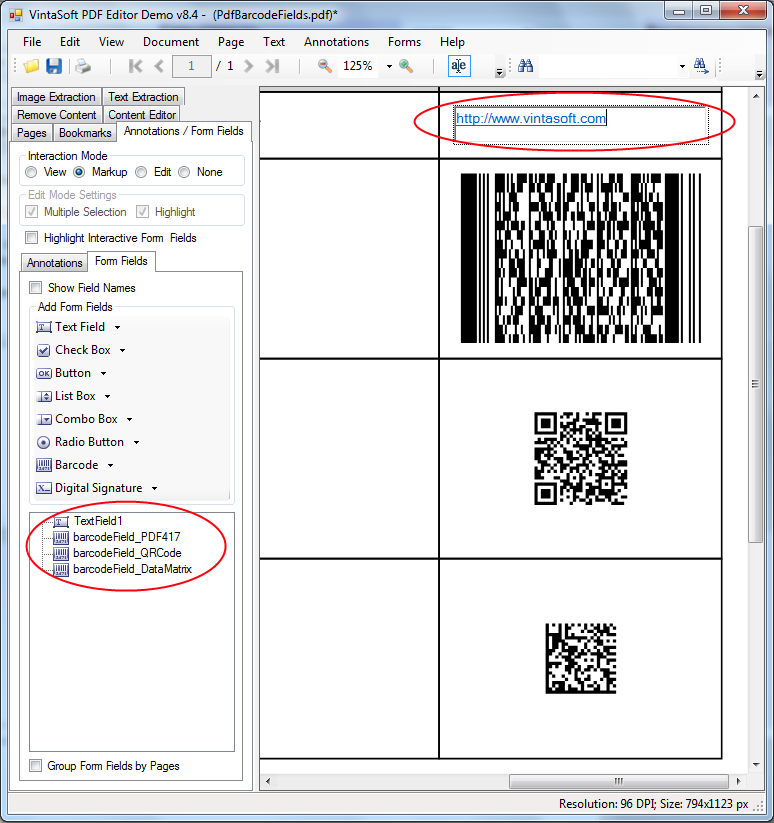

Использование интерактивного поля с штрих-кодом в VintaSoft PDF Editor Demo

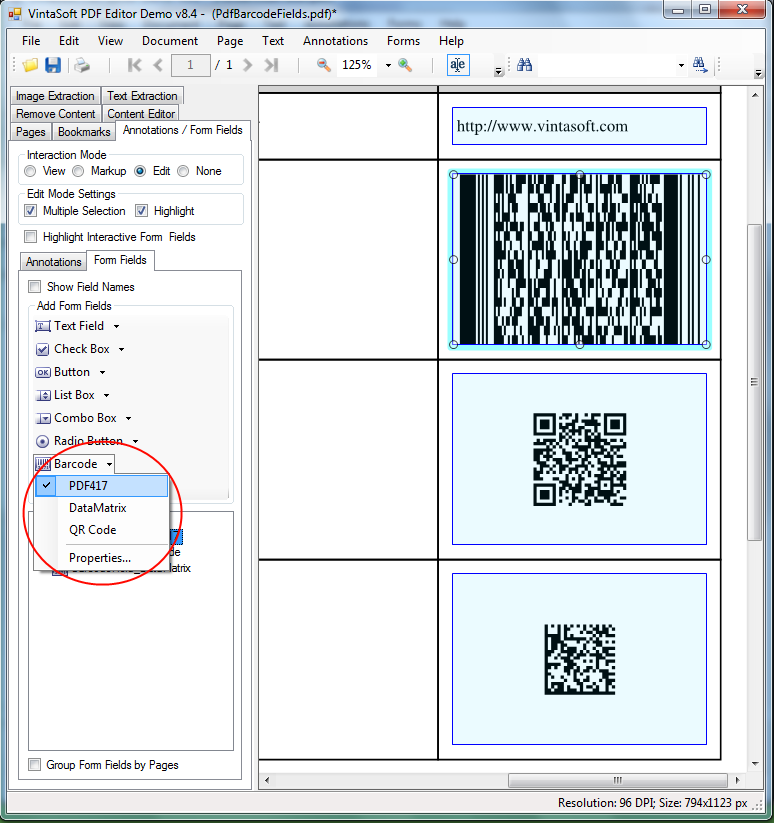

VintaSoft PDF Editor Demo использует VintaSoft Barcode .NET SDK для генерации изображений штрих-кодов и позволяет создавать и редактировать интерактивные поля с штрих-кодами в соответствии с спецификацией "PDF 1.7 Extension Level 3".

Допустимы следующие типы штрих-кодов: QR Code, DataMatrix, PDF417


Значение штрих-кода может быть рассчитано динамически с помощью JavaScript кода (например, значение штрих-кода может содержать значения всех интерактивных полей, которые разделены символом '|', и может быть изменено при изменении любого из полей):

Выполнение JavaScript кода в VintaSoft PDF Editor Demo

Давайте создадим PDF документ, который содержит простой "калькулятор", для тестирования выполнения JavaScript кода. Для создания PDF документа необходимо выполнить следующие шаги:

• Создать новый PDF документ, который содержит одну страницу
• Добавить текстовое поле с именем "Left" на PDF страницу, поле будет использовано для ввода левого оператора арифметической операции
• Добавить combobox поле с именем "Operator" на PDF страницу, поле будет использовано для ввода арифметической операции
• Добавить текстовое поле с именем "Right" на PDF страницу, поле будет использовано для ввода правого оператора арифметической операции
• Добавить текстовую аннотацию на PDF страницу, аннотация будет отображать символ "="
• Добавить текстовое поле с именем "Result" на PDF страницу, поле будет использовано для отображения вычисленного результата арифметической операции

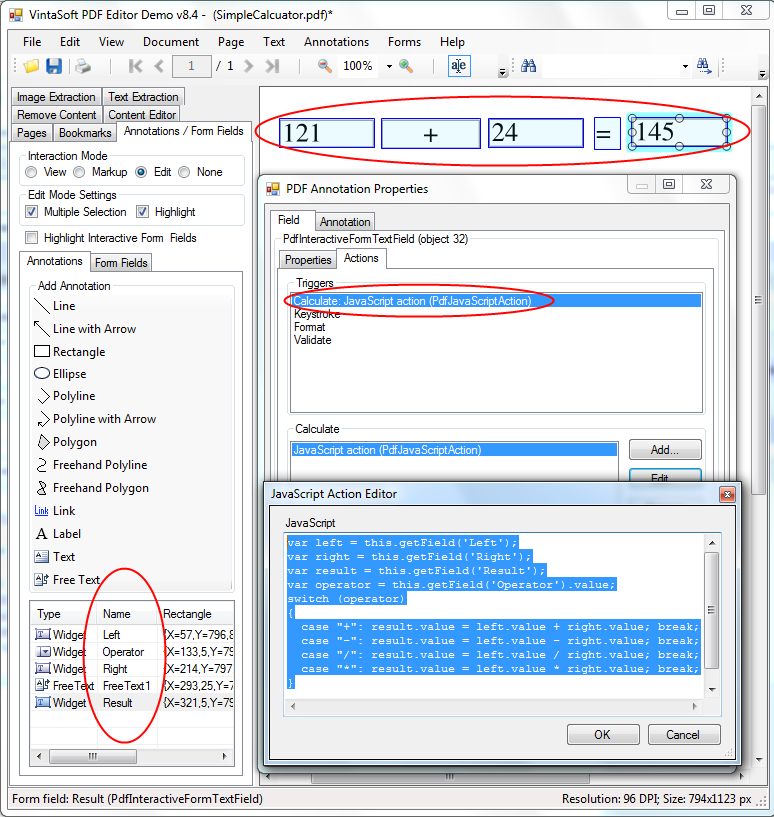

• Создать триггер "Calculate" для поля с именем "Result" и указать, что триггер должен выполнять JavaScript действие, в JavaScript действии использовать следующий JavaScript код:


  var left = this.getField('Left');
  var right = this.getField('Right');
  var result = this.getField('Result');
  var operator = this.getField('Operator').value;
  switch (operator)
  {
    case "+": result.value = left.value + right.value; break;
    case "-": result.value = left.value - right.value; break;
    case "/": result.value = left.value / right.value; break;
    case "*": result.value = left.value * right.value; break;
  }


Результирующий PDF документ с калькулятором готов и может быть протестирован в VintaSoft PDF Editor Demo или любом другом просмотрщике PDF документов! :-)

Отладка JavaScript кода в VintaSoft PDF Editor Demo

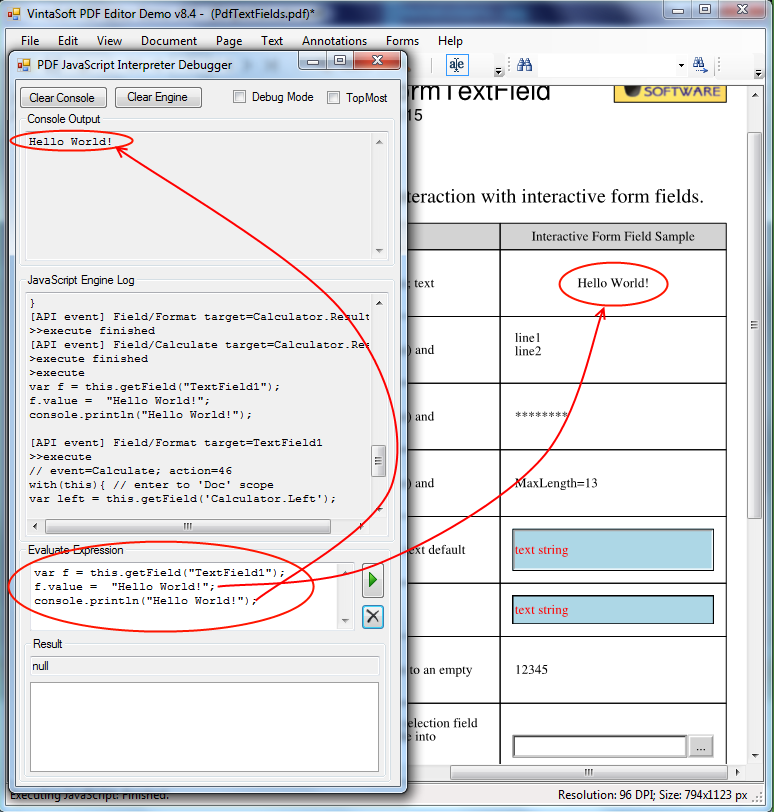

В VintaSoft PDF Editor Demo можно отлаживать JavaScript код, если выбрать пункт меню "View -> JavaScript -> Debugger":

Исходные коды VintaSoft PDF Editor Demo

Исходные коды VintaSoft PDF Editor Demo могут быть найдены в дистрибутиве VintaSoft Imaging .NET SDK и могут быть использованы как шаблон для Вашего кода.
