Генерация и распознавание штрих-кодов Han Xin Code в .NET

Han Xin Code это двумерная матричная символика штрих-кодов, которая состоит из массива номинально квадратных модулей, расположенных в общем квадратном шаблоне.
Samples of Han Xin Code barcodes

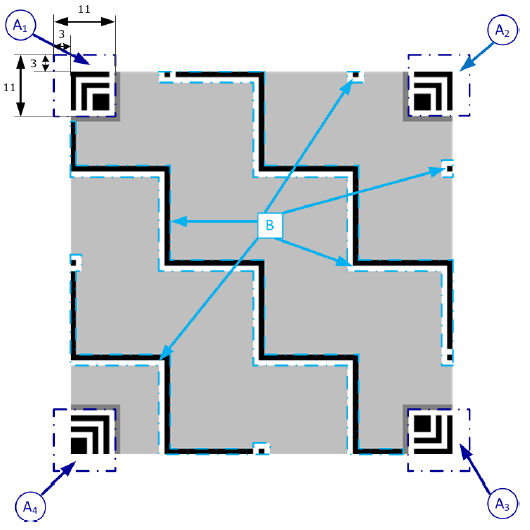

Структура матрицы данного штрих-кода отличается наличием четырех поисковых паттернов (A1-A4) расположенных в углах штрих-кода. Паттерны и ассистенты выравнивания (B) расположенные внутри матрицы позволяют производить распознавание штрих-кода с различными искажениями возникающими в следствии фотографирования или неровностей поверхности на которую нанесен штрих-код.

Структура штрих-кода Han Xin Code

Особенностью штрих-кодов Han Xin Code является компактное размещение текстовых данных из кодировки GB18030 (2-х и 4-х байтовые символы).

Основные возможности штрих-кода Han Xin Code:

Поддерживается 7 режимов кодирования данных:
- Текстовый режим (до 4350 текстовых символов)
- Байтовый режим (до 3261 байт)
- Числовой режим (до 7827 символов цифр)
- Режим "Common Chinese Characters in Region One" (до 2174 символов в текстовой кодировке GB18030)
- Режим "Common Chinese Characters in Region Two" (до 2174 символов в текстовой кодировке GB18030)
- Режим "GB18030 2-byte Region" (до 1739 символов в текстовой кодировке GB18030)
- Режим "GB18030 4-byte Region" (до 1044 символов в текстовой кодировке GB18030)
Выявление и коррекция ошибок с помощью кодов Рида-Соломона (4 уровня)
Поддерживается протокол Extended Channel Interpretation (ECI), что позволяет потоку выходных данных иметь интерпретации, отличные от интерпретации набора символов по умолчанию

VintaSoft Barcode .NET SDK поддерживает распознавание, генерацию и тестирование качества печати штрих-кодов Han Xin Code (Chinese Sensible Code).

Вот C# код, который демонстрирует как сгенерировать штрих-код Han Xin Code в виде растрового изображения:

/// <summary>
/// Сгенерировать штрих-код Han Xin Code в виде растрового изображения.
/// </summary>
public void GenerateHanXinCodeBarcodeAsRasterImage()
{
    // создать генератор штрих-кодов
    Vintasoft.Barcode.BarcodeWriter barcodeWriter = new Vintasoft.Barcode.BarcodeWriter();

    // установить настройки генератора штрих-кодов
    barcodeWriter.Settings.Barcode = Vintasoft.Barcode.BarcodeType.HanXinCode;
    barcodeWriter.Settings.Value = "012345abcde";

    // получить штрих-код как растровое изображение
    using (System.Drawing.Image image = barcodeWriter.GetBarcodeAsBitmap())
    {
        // сохранить полученное изображение в файл
        image.Save("HanXinCodeBarcode.png");
    }
}

Вот C# код, который демонстрирует как сгенерировать штрих-код Han Xin Code в векторной форме:

/// <summary>
/// Сгенерировать штрих-код Han Xin Code в векторной форме.
/// </summary>
public System.Drawing.Drawing2D.GraphicsPath GenerateHanXinCodeBarcodeAsGraphicsPath()
{
    // создать генератор штрих-кодов
    Vintasoft.Barcode.BarcodeWriter barcodeWriter = new Vintasoft.Barcode.BarcodeWriter();

    // установить настройки генератора штрих-кодов
    barcodeWriter.Settings.Barcode = Vintasoft.Barcode.BarcodeType.HanXinCode;
    barcodeWriter.Settings.Value = "012345abcde";

    // вернуть штрих-код как объект GraphicsPath
    return barcodeWriter.GetBarcodeAsGraphicsPath();
}

Вот C# код, который демонстрирует как сгенерировать штрих-код Han Xin Code в виде SVG изображения:

/// <summary>
/// Сгенерировать штрих-код Han Xin Code в виде SVG изображения.
/// </summary>
public string GenerateHanXinCodeBarcodeAsSvgImage()
{
    // создать генератор штрих-кодов
    Vintasoft.Barcode.BarcodeWriter barcodeWriter = new Vintasoft.Barcode.BarcodeWriter();

    // установить настройки генератора штрих-кодов
    barcodeWriter.Settings.Barcode = Vintasoft.Barcode.BarcodeType.HanXinCode;
    barcodeWriter.Settings.Value = "012345abcde";

    // вернуть штрих-код как строку с данными SVG изображения
    return barcodeWriter.GetBarcodeAsSvgFile();
}

Вот C# код, который демонстрирует как распознать штрих-код Han Xin Code в изображении:

/// <summary>
/// Распознать штрих-код Han Xin Code в изображении.
/// </summary>
public void RecognizeHanXinCodeBarcode()
{
    // создать распознаватель штрих-кодов
    using (Vintasoft.Barcode.BarcodeReader reader = new Vintasoft.Barcode.BarcodeReader())
    {
        // указать, что распознаватель должен искать штрих-коды Han Xin Code
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.HanXinCode;

        // указать, что распознаватель должен искать только горизонтальные и вертикальные штрих-коды
        reader.Settings.ScanDirection = Vintasoft.Barcode.ScanDirection.Horizontal | Vintasoft.Barcode.ScanDirection.Vertical;

        // распознать штрих-коды в файле изображения
        Vintasoft.Barcode.IBarcodeInfo[] barcodeInfos = reader.ReadBarcodes("HanXinCodeBarcode.png");

        // если штрих-коды не найдены
        if (barcodeInfos.Length == 0)
        {
            Console.WriteLine("Штрих-коды не найдены.");
        }
        // если штрих-коды найдены
        else
        {
            // получить информацию о найденных штрих-кодах

            Console.WriteLine(string.Format("{0} barcode(s) found:", barcodeInfos.Length));
            Console.WriteLine();
            for (int i = 0; i &lt; barcodeInfos.Length; i++)
            {
                Vintasoft.Barcode.IBarcodeInfo barcodeInfo = barcodeInfos[i];
                Console.WriteLine(string.Format("[{0}:{1}]", i + 1, barcodeInfo.BarcodeType));
                Console.WriteLine(string.Format("Значение:      {0}", barcodeInfo.Value));
                Console.WriteLine(string.Format("Регион:     {0}", barcodeInfo.Region));
                Console.WriteLine();
            }
        }
    }
}

Вот C# код, который демонстрирует как распознать и протестировать качество печати штрих-кода Han Xin Code в изображении:

/// <summary>
/// Распознать и протестировать качество печати штрих-кода Han Xin Code в изображении.
/// </summary>
public void ReadBarcodesAndTestBarcodePrintQuality()
{
    // загрузить изображение штрих-кода из файла
    using (System.Drawing.Image barcodeImage = System.Drawing.Image.FromFile("HanXinCodeBarcode.png"))
    {
        // создать распознаватель штрих-кодов
        using (Vintasoft.Barcode.BarcodeReader reader = new Vintasoft.Barcode.BarcodeReader())
        {
            // указать, что распознаватель должен искать штрих-коды Han Xin Code
            reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.HanXinCode;

            // указать, что распознаватель должен собирать информацию для теста качества печати штрих-кода
            reader.Settings.CollectTestInformation = true;

            // распознать штрих-коды в изображении
            Vintasoft.Barcode.IBarcodeInfo[] barcodeInfos = reader.ReadBarcodes(barcodeImage);

            // для каждого найденного штрих-кода
            for (int i = 0; i &lt; barcodeInfos.Length; i++)
            {
                Vintasoft.Barcode.IBarcodeInfo barcodeInfo = barcodeInfos[i];

                // напечатать информацию о найденном штрих-коде

                Console.WriteLine(string.Format("[{0}:{1}]", i + 1, barcodeInfo.BarcodeType));
                Console.WriteLine(string.Format("Value:      {0}", barcodeInfo.Value));
                Console.WriteLine(string.Format("Region:     {0}", barcodeInfo.Region));

                // выполнить тестирование качества печати штрих-кода в соответствии с ISO 15415
                Vintasoft.Barcode.QualityTests.ISO15415QualityTest test = new Vintasoft.Barcode.QualityTests.ISO15415QualityTest();
                test.CalculateGrades((Vintasoft.Barcode.BarcodeInfo.BarcodeInfo2D)barcodeInfo, barcodeImage);

                // напечатать результаты тестирования качества печати штрих-кода

                Console.WriteLine("ISO15415 print quality test:");
                Console.WriteLine(string.Format("- Decode                         : {0}", GradeToString(test.DecodeGrade)));
                Console.WriteLine(string.Format("- Unused error correction        : {0} ({1}%)", GradeToString(test.UnusedErrorCorrectionGrade), test.UnusedErrorCorrection));
                Console.WriteLine(string.Format("- Symbol contrast                : {0} ({1}%)", GradeToString(test.SymbolContrastGrade), test.SymbolContrast));
                Console.WriteLine(string.Format("- Axial nonuniformity            : {0} ({1})", GradeToString(test.AxialNonuniformityGrade), test.AxialNonuniformity));
                Console.WriteLine(string.Format("- Grid nonuniformity             : {0} ({1} cell)", GradeToString(test.GridNonuniformityGrade), test.GridNonuniformity));
                Console.WriteLine(string.Format("- Modulation                     : {0}", GradeToString(test.ModulationGrade)));
                Console.WriteLine(string.Format("- Reflectance margin             : {0}", GradeToString(test.ReflectanceMarginGrade)));
                Console.WriteLine(string.Format("- Fixed pattern damage           : {0}", GradeToString(test.FixedPatternDamageGrade)));
                Console.WriteLine(string.Format("- Distortion angle (informative) : {0}°", test.DistortionAngle));
                Console.WriteLine();
            }
        }
    }
}

/// <summary>
/// Конвертирует оценку качества ISO15415 в строковое значение.
/// </summary>
static string GradeToString(Vintasoft.Barcode.QualityTests.ISO15415QualityGrade grade)
{
    int gradeAsInt = (int)grade;
    return string.Format("{0}({1})", gradeAsInt, grade);
}

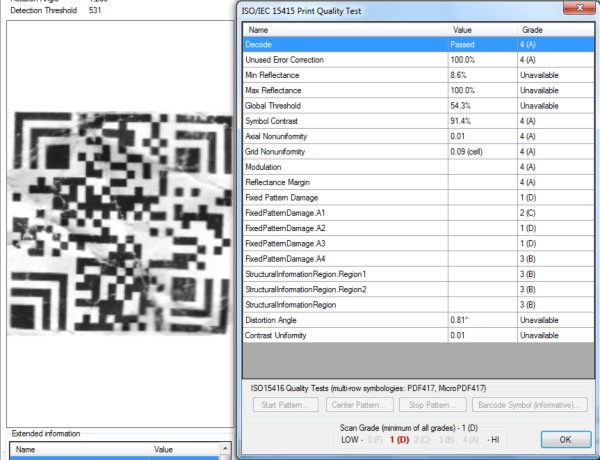

Вот скриншот из VintaSoft Barcode Demo, который показывает результат ISO/IEC 15415 теста качества печати для штрих-кода Han Xin Code:

Результат ISO/IEC 15415 теста качества печати штрих-кода Han Xin Code
