Генерация и распознавание штрих-кодов DotCode в .NET

DotCode это двумерный точечный код разработанный для надежного распознавания, когда печать выполняется высокоскоростной струйной или лазерной технологией нанесения точек.

Примеры изображений штрих-кодов DotCode:


Точечный код это тип штрих-кода, который кодирует данные в массив равноудаленных точек расположеных внутри прямоугольной сетки. DotCode - это точечный код в котором массив это прямоугольная фигура, высоты "H" (строки) и ширины "W" (столбцы). Ровно половина из возможных положений точек доступны для печати, что выглядит как черные квадраты на шахматной доске.
Матрица DotCode не имеет фиксированных или поисковых паттернов. Свободная зона должна быть 3Y по высоте и 3X по ширине вокруг массива точек матрицы штрих-кода (смотрите изображение ниже).

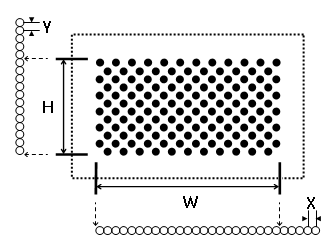

Структура штрих-кода DotCode:



Основные возможности штрих-кода DotCode:

• Неограниченная вместимость данных
• Кодирует все 128 ASCII символы (0 to 127) и расширенные ASCII символы (128 to 255)
• Выявление и коррекция ошибок с помощью кодов Рида-Соломона
• Поддерживается протокол Extended Channel Interpretation (ECI), что позволяет потоку выходных данных иметь интерпретации, отличные от интерпретации набора символов по умолчанию
• Возможность комбинировать данные из нескольких символов в одно сообщение
• Возможность разделять данные одного символа на несколько сообщений

VintaSoft Barcode .NET SDK поддерживает распознавание и генерацию штрих-кодов DotCode.

Вот C# код, который демонстрирует как сгенерировать штрих-код DotCode в виде растрового изображения:

/// <summary>
/// Сгенерировать штрих-код DotCode в виде растрового изображения.
/// </summary>
public void GenerateDotCodeBarcodeAsRasterImage()
{
    // создать генератор штрих-кодов
    Vintasoft.Barcode.BarcodeWriter barcodeWriter = new Vintasoft.Barcode.BarcodeWriter();

    // установить настройки генератора штрих-кодов
    barcodeWriter.Settings.Barcode = Vintasoft.Barcode.BarcodeType.DotCode;
    barcodeWriter.Settings.Value = "abc012345def";

    // получить штрих-код как растровое изображение
    using (System.Drawing.Image image = barcodeWriter.GetBarcodeAsBitmap())
    {
        // сохранить полученное изображение в файл
        image.Save("DotCodeBarcode.png");
    }
}

Вот C# код, который демонстрирует как сгенерировать штрих-код DotCode в векторной форме:

/// <summary>
/// Сгенерировать штрих-код DotCode в векторной форме.
/// </summary>
public System.Drawing.Drawing2D.GraphicsPath GenerateDotCodeBarcodeAsGraphicsPath()
{
    // создать генератор штрих-кодов
    Vintasoft.Barcode.BarcodeWriter barcodeWriter = new Vintasoft.Barcode.BarcodeWriter();

    // установить настройки генератора штрих-кодов
    barcodeWriter.Settings.Barcode = Vintasoft.Barcode.BarcodeType.DotCode;
    barcodeWriter.Settings.Value = "abc012345def";

    // вернуть штрих-код как объект GraphicsPath
    return barcodeWriter.GetBarcodeAsGraphicsPath();
}

Вот C# код, который демонстрирует как сгенерировать штрих-код DotCode в виде SVG изображения:

/// <summary>
/// Сгенерировать штрих-код DotCode в виде SVG изображения.
/// </summary>
public string GenerateDotCodeBarcodeAsSvgImage()
{
    // создать генератор штрих-кодов
    Vintasoft.Barcode.BarcodeWriter barcodeWriter = new Vintasoft.Barcode.BarcodeWriter();

    // установить настройки генератора штрих-кодов
    barcodeWriter.Settings.Barcode = Vintasoft.Barcode.BarcodeType.DotCode;
    barcodeWriter.Settings.Value = "012345abcde";

    // вернуть штрих-код как строку с данными SVG изображения
    return barcodeWriter.GetBarcodeAsSvgFile();
}

Вот C# код, который демонстрирует как распознать штрих-код DotCode в изображении:

/// <summary>
/// Распознать штрих-код DotCode в изображении.
/// </summary>
public void RecognizeDotCodeBarcode()
{
    // создать распознаватель штрих-кодов
    using (Vintasoft.Barcode.BarcodeReader reader = new Vintasoft.Barcode.BarcodeReader())
    {
        // указать, что распознаватель должен искать штрих-коды DotCode
        reader.Settings.ScanBarcodeTypes = Vintasoft.Barcode.BarcodeType.DotCode;

        // ScanInterval должен быть меньше размера точки штрих-кода DotCode, в пикселях
        reader.Settings.ScanInterval = 3;

        // распознать штрих-коды в файле изображения
        Vintasoft.Barcode.IBarcodeInfo[] barcodeInfos = reader.ReadBarcodes("HanXinCodeBarcode.png");

        // если штрих-коды не найдены
        if (barcodeInfos.Length == 0)
        {
            Console.WriteLine("Штрих-коды не найдены.");
        }
        // если штрих-коды найдены
        else
        {
            // получить информацию о найденных штрих-кодах

            Console.WriteLine(string.Format("{0} barcode(s) found:", barcodeInfos.Length));
            Console.WriteLine();
            for (int i = 0; i &lt; barcodeInfos.Length; i++)
            {
                Vintasoft.Barcode.IBarcodeInfo barcodeInfo = barcodeInfos[i];
                Console.WriteLine(string.Format("[{0}:{1}]", i + 1, barcodeInfo.BarcodeType));
                Console.WriteLine(string.Format("Значение:      {0}", barcodeInfo.Value));
                Console.WriteLine(string.Format("Регион:     {0}", barcodeInfo.Region));
                Console.WriteLine();
            }
        }
    }
}
